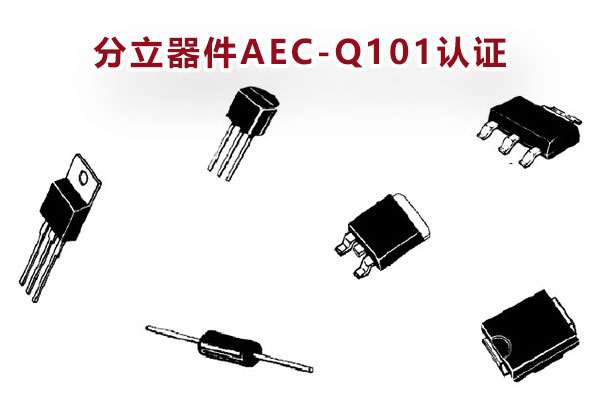

AEC-Q101标准界说了半导体分立器件知足车规最小应力测试的认证要求，还详细地提供了测试项目嘉拷寮测试条件，旨在确定器件是否能通过划定的应力测试，包括加速应力测试，如HAST/UHAST/AC/H3TRB等。
太阳GG检测是专业第三方AEC-Q101认证机构，实验室具备AEC-Q101标准CNAS全项测试资质和测试能力，接下来为各人先容AEC-Q101认证HAST试验。
试验目的
HAST（高加速温度和湿度压力试验）是为了评估非密封封装器件在湿润情形中的可靠性。使用苛刻的温、湿及偏置条件来加速水透过外部；ぶ柿匣蛘哐赝獠勘；ぶ柿-金属导体界面渗透；UHAST不施加偏置电压，以包管能找出可能为偏压所掩饰的失效机理（如电偶侵蚀）。
试验条件
| 编码 | 试验项目 | 缩写 | 条件或说明 |
| A2 | 高加速应力试验 | HAST | 条件-：TA=130℃，85%RH，96H OR条件二：TA=110℃，85%RH，264H。 加反向偏置电压=80%额定电压，前后都要测试电气参数 |
| A2Alt | 高温高湿反向偏压 | H3TRB | TA=85℃，85%RH，1000H，反向偏压=80%额定击穿电压，前后都要测试电气参数 |
| A3 | 无偏高加速应力试验 | UHAST | 条件一：TA=130℃，85%RH，96H OR 条件二：TA=110℃，85%RH，264H，前后都要测试电气参数 |
| A3Alt | 高压釜 | AC | TA=121±2℃，100%RH，15psig，96H，前后都要测试电气参数 |
注：
1. 应力引发与“85/85”稳态湿度寿命试验(JESD22-A101)有相同的失效机理。
2. 关于在24小时或更短的时间内抵达吸收平衡的器件，HAST试验相当于在85?C/85%RH下至少抵达1000小时。

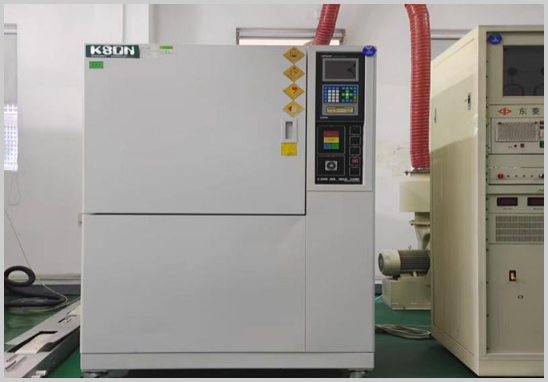

试验装备
HAST试验箱可以一连坚持划定的温度和相对湿度或压力，同时在划定的偏置下为被测器件提供电气毗连（如需要），并生涯试验周期的相关曲线纪录，以验证应力状态，试验箱用水应使用室温下最小电阻率为1 MΩ?cm的去离子水。
试验历程通电要求
UHAST/AC无需加偏压，HAST/H3TRB需要加偏压，加偏压分为一连加压和循环加偏压。
1. 一连通电加偏压：若是偏置当Tj温度高于情形温度≤10℃并且器件的散热小于200mW时，接纳直流偏置一连加偏压
2. 循环加偏压：在被测器件上加直流电压，频率要合适，占空比要周期。若偏置设置造成Tj温度比情形温度高10℃以上，则使用循环偏压时，由于功耗加热容易使水降低而故障水有关失效机制。对关于大大都塑料封装的微电路，用50%的占空比循环DUT偏置是最佳的。≥2 mm厚的封装的循环应力周期应为≤2小时，<2 mm厚的封装应为≤30分钟。推荐1小时通和1小时断的循环偏置。
升降温注重事项
1. H3TRB上升抵达稳固的温度和相对湿度条件的时间应小于3小时，要包管装备的温度一直处于露点温度以上，时刻阻止应力作用下装备外貌的凝聚。实验完成后降至常温的历程要小于3个小时，包管应力作用下器件外貌不会冷凝。
2. HAST/UHAST/AC在上升的第一部分降至稍微正压（湿球温度约为104℃）应足够长但应少于3小时，应确保装备温度始终在露点温度之上，并始终阻止在应力作用下使其外貌凝聚。试验竣事后下降到常温历程应在3小时以内，以确保在应力条件下装置外貌不凝聚。
功效检查
试验前后都要检测外观和电气参数，电气测试应在恢复常温后的48小时内举行。关于试验中心要检查电气参数，应在恢复常温后尽快测试，然后再放入箱内试验，最长不的凌驾96小时。
