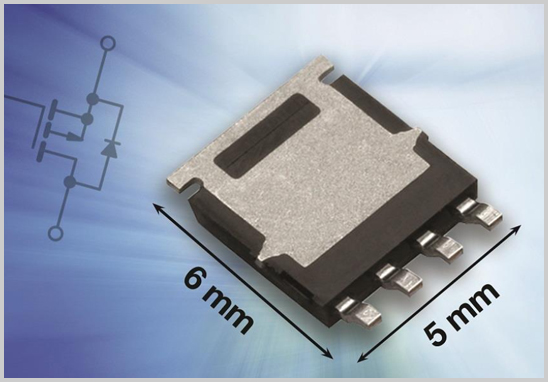

新能源汽车急加速时的芯片发热、严寒户外启动时的瞬间温差——功率器件天天都在履历“热胀冷缩”的物理折磨。功率器件AEC-Q101温度循环试验（TC） 正是模拟这种极端场景的焦点可靠性验证，直接决议您的产品能否拿到车规认证“入场券”。
太阳GG检测认证（CNAS资质实验室）提供全流程AEC-Q101车规认证效劳，温度循环试验严酷遵照：
- 焦点标准：AEC-Q101 Rev-E + JESD22-A104F
- 模拟场景：-55℃~150℃极端温差重复攻击，验证器件抗机械应力能力
- 失效预警：提前袒露焊点开裂、分层、键合断裂等致命缺陷
目的：
> “温度循环是破损性试验！测完的样品不可再使用”
- 磨练器件在强烈温差转变下（如-40℃冷启动→150℃满负荷运行）的结构稳固性
- 引发因质料热膨胀系数不匹配导致的焊点疲劳、界面分层等问题
意义：
- 车规认证强制项目，未通过则无法进入车企供应链
- 新能源汽车电机控制器/OBC/DC-DC 等高压系统的清静基石
1. 焦点标准
- AEC-Q101-E：车规分立器件通用要求
- JESD22-A104F：温度循环测试要领权威细则
2. 五大概害参数
| 参数 | 要求值/规模 | 说明 |
| 温度规模 | -55℃~150℃（条件H） | 0级器件最高要求 |
| 循环次数 | 1000次 | AEC-Q101典范值 |
| 温变速率 | 10~14℃/分钟 | 引发焊点疲劳的最佳速率 |
| 保温时间 | ≥10分钟（高/低温点） | 确保器件内外温度平衡 |
| 循环速率 | 1~2次/小时（带焊接器件） | 避免过应力导致假性失效 |
所有车规分立功率半导体均需通过！典范器件包括：
- 功率二极管：Si/SiC肖特基二极管
- MOSFET：硅基/SiC MOSFET、超结MOS
- IGBT及 ？
- 晶闸管、大功率晶体管
> 应用场景：电机驱动、车载充电机（OBC）、电控系统、BMS
测试流程示意图：
低温保温 → 急速升温（≤30分钟）→ 高温保温 → 急速降温 → 循环1000次
严苛性体现在：
1. 极限温差：-55℃（冻裂危害）? 150℃（质料软化）
2. 机械应力累积：1000次循环相当于10年车载温差攻击
3. 失效敏感点：
- 焊球裂纹（BGA/倒装芯片）
- 键合线脱焊（IGBT ？椋
- 陶瓷基板分层（SiC ？椋
1. 预评估
- 提交器件规格书、应用场景
- 工程师定制试验计划（温度规模/循环次数）
2. 送样测试
- 样品量：3批次×77件（标准要求）
- 执行TC试验 + 中心参数监控
3. 失效剖析（如爆发）
- 定位开裂/分层位置（X光/超声扫描）
- 提供刷新建议
4. 报告交付
- 出具CNAS认可的中英文报告
- 附原始数据及失效图谱
