广东太阳GG检测是已获得CNAS和CMA资质认可的第三方检测机构，实验室具备机械攻击试验、振动测试、温升测试等可靠性检测能力，可出具CNAS检测报告。下面为各人先容毗连器接插件机械攻击试验。

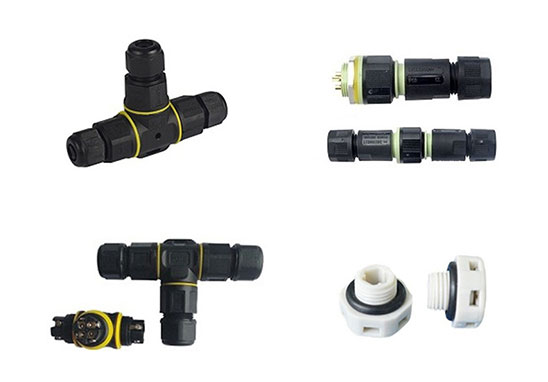

毗连器接插件机械攻击试验
毗连器接插件机械攻击也称物理攻击，是模拟消耗者在加速运动负载下使用产品的状态，确保在差别加速情形下的产品的毗连功效。
试验目的：确定产品在结构和功效上能够遭受在运输和使用情形中所遇到的不常爆发的非重复和(或)重复的攻击，由于清静性目的对产品的完整性的评估。
试验依据：EIA-364-28、EIA-364-27、MIL-STD-1344A,2005、MIL-STD-1344A,2004。
试验装备：
1、攻击测试机（含波形爆发器）
2、频谱剖析仪（含加速规）
3、断电监测器

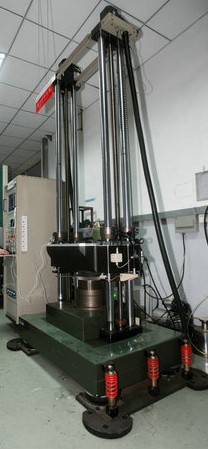

攻击测试机
试验要领：
1、毗连器接插件样品必需事先串联端子，连成回路，并牢靠于机台上的夹治具上。注重受测毗连器接插件样品在所界说正交的三个轴向上，必需轮流受测。
2、依据所指定的攻击波形，如半正弦波、方波或锯齿波等，在机台底座替换相关的波形爆发器，知足规格要求的G值及波形作用时间或速率转变。
3、紧贴加速规于机台上方，并使用频谱剖析摄取攻击波形的讯号。
4、针对差别的产品及数目的样本，适当增减机台落下的高度，并参考频谱剖析仪的现实数据及落下压力的数据，以知足攻击波形的规格条件。
5、注重每个简单轴向的正负偏向，依划定每个毗连器接插件样品皆须经由三个正交轴向（包括正负偏向）划分施加一连三次的攻击行动，共合计18次的攻击。
6、各个受测的样本的回炉，必需与断电监测器串联，以利于攻击测试历程中，作为断电与否的判断依据。
注重事项：
1、受测毗连器接插件样品必需牢靠架设在机械台面并盖上清静护盖，以免在攻击测试时物体飞溅，爆发危险。
2、加速规只管安排机械台面的中心位置或靠近台面外貌所获得的攻击波形愈准确。
测试要点：
a. 攻击脉冲：half-sine or sawtooth（两者加速率峰值纷歧样）；
b. 毗连器接插件样品已full wired and mated，并加有负载，负载：100mA Max；
c. 三个相互笔直平面上六个偏向各3次，共18次；
d. 一样平常在使用的脉冲，峰值加速率为30Gs，周期为11ms 。
规范要求：no discontinuities of one microsecond（不爆发瞬断）
以上就是关于毗连器接插件可靠性测试机械攻击试验的先容，若是您有毗连器接插件产品需要做机械攻击试验、振动测试、温升测试等可靠性检测，接待联系广东太阳GG检测工程师。
