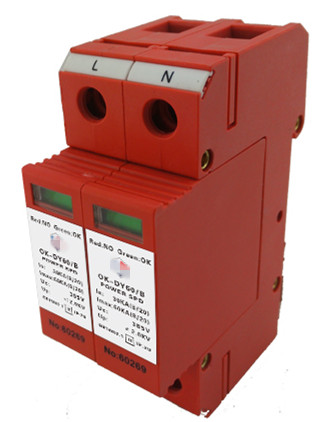

，可提供压敏电阻、SPD、防雷器等产品UL认证、检测和手艺咨询效劳。接下来为各人先容SPD防雷器UL1449温度测试要求。

SPD UL1449温度测试
36.1 总则——所有二端SPD要举行此项测试
破例：若是制造商已在38节所述的事情电压测试历程中测试了温度
，则不必举行此项测试。
别的
，所丈量的温度不应凌驾表36.1中划定的最大允许温度值。

36.2 一类典范的SPD应在最大额定电压、最大电流负载和最大频率下测试
，此类SPD不应含有这样的温度值：某一点的温度可负面影响所使用的质料
，或者在某些特定点的温度高于表36.1划定的温度值。

36.3 一样平常地
，用热巧合来丈量线圈或绕组的温度
，除非在装置装备时
，线圈是不可接触的
，例如用化合物密封的线圈；或者
，线圈的外层含有绝热质料或2层以上的涂层
，如巨细为0.8mm(1/32 英寸)的棉线、包装纸、人造纤维等类似物。关于温度受到外部热源影响的线圈外貌上的恣意一点
，由热巧合测得的温度应该为15℃ (27°C)
，高于表36.1的第10、11项。若是用阻抗测温法来丈量线圈的温度
，应低于表36.1划定的温度值。

36.4 在接纳阻抗转变法时
，可通过如下公式来盘算出绕组的温度转变值。

此时：
Δt 指温度转变值
，单位℃；
R2指在实验竣事时的线圈阻抗值
，单位欧姆；
R1指在实验最先时的线圈阻抗值
，单位欧姆；
t1指在实验最先时的情形温度
，单位℃；
t2指在实验竣事时的情形温度
，单位℃；
k为系数
，铜导线为234.5；关于EC级铝制电气导线为225.0
，其他规格导线的k值要测定。

36.5 须要的时间
，在击穿后尽可能快的丈量短距离内的温度
，可确定击穿时的R值；嬷坪屯贫铣鲎杩褂胧奔涞那咄
，可获得击穿R值。

36.6 丈量温度直至抵达热平衡为止。 若是在三个一连等距离的时间内
，三次一连的丈量值读数无转变
，则可以为已抵达热平衡。取以下时间的较大者为距离时间：
a) 5 分钟；
b) 在首次间离隔始之前的总丈量时间的10%。

36.7 表 36.1划定的温度值
，假定情形温度低于 25℃(77°F)。当情形温度规模为0–40℃(50–104°F)
，且被视察的温度修正到室温25℃(77°F)时
，方可举行测试。

36.8 专门使用在情形温度一连为40℃(104°F)或更高温度下的装备
，必需在高于此情形温度下测试该装备
，且其最大允许温度不应凌驾表36.1划定的值
，拜见64.8。

36.9 若是各方面允许
，则36.7节提到的装备
，在情形温度为10–40℃(50–104°F)规模内并修正到装备要装置的场合情形温度
，才可举行测试。 例如
，装备的情形温度是50℃(122°F)
，在25℃(77°F)举行测试
，为了确定该装备的元器件和质料的最大允许温度
，要对表36.1的值减去25℃(77°F)。

36.10 无论何时
，必需要用热偶正当丈量温度的时间
，要使用由30 AWG (0.05 mm2)铁和康铜丝组成的热电偶
，以及电位差型的仪表。

36.11 热巧合和相关的测试仪器必需准确
，并跟进优异的实验履历举行校准。热电偶的线应切合
，ANSI/ISA MC96.1(热电偶最初校准公差)的表”热电偶法温度丈量”。

36.12 热电偶讨论和调理热电偶的导线应清静可靠地贴于被测质料的热接触外貌
，热接触应使热电偶在合适的地方搭线并粘住。然而
，若是是金属外貌
，热电偶应需加固或焊接在金属上。

36.13 为了较为利便的测试有外壳防护的SPD
，热电偶要先接触线圈和电容
，再接触陶瓷质料
，然后通过外壳上的小孔。

36.14 使用带实心刀片的标配毗连插头
，可以丈量到插头接触片的温度。热电偶应贴到公插头片
，且应尽可能近的接触插头外貌；若是装置热电偶时
，易于触及导线端子
，热电偶还应贴到导线端。

以上就是关于SPD防雷器UL1449温度测试要求的先容
，若是您有SPD、防雷器、浪涌；て餍枰炖鞺L认证、检测
，接待联系广东太阳GG检测工程师！
