广东太阳GG检测是已获得CNAS和CMA资质认可的第三方检测机构，自有自力检测实验室，可提供电子毗连器低阶接触阻抗测试等可靠性测试效劳。接下来为各人先容电子毗连器低阶接触阻抗测试程序。
1. 电子毗连器低阶接触阻抗简介
电子毗连器低阶接触阻抗(low level contact resistance)是电性量测中最主要的一项参数。一样平常要相识电子毗连器接触点的稳固性是否正常，有二项参数最为主要，即为「正向力」与「低阶接触阻抗」的关系，上期已先容了正向力，本期继续先容低阶接触阻抗，一样平常镀金毗连器的接触阻抗值约为10毫欧姆(mΩ)周围。
2. 目的
测试目的在于详述测试成对接点因绝缘膜可能保存，不致爆发崩；蚣彼偃刍牡缱璧谋曜计。

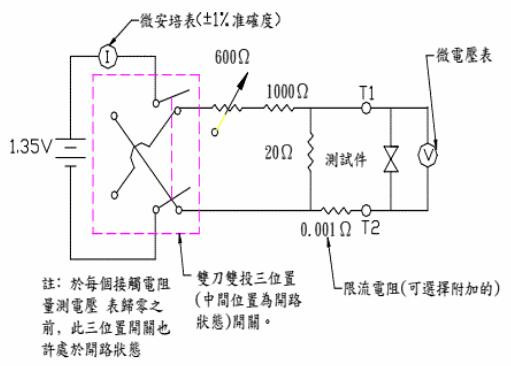

图1
3. 试件的准备
3.1 试件必需为配对的接点如插头和插座接点，成对的公母接点，或印刷路板和与之配对的接点。

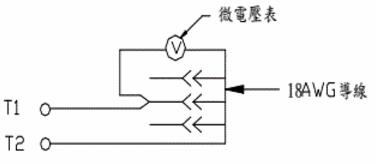

3.2 接点应如图2A以指定规格的导线毗连。成对接点间之毗连应如图2B所示。
3.3 试件可以装设于合适的毗连器中并使之事情犹如于一样平常状态。若试件不装设于毗连器中，则不应以任何会滋扰此配对接点施力介面的方法来牢靠试件。
图2A
4. 测试要领
4.1 测试装备
测试装备应由下述各项所组成﹕
4.1.1 适当量丈量规模之微电压表，经校正的准确度为±2%满刻度或±10%现实读数的最小值。
4.1.2 能驱动并准确地量测最大100mA电流和最大20mV(峰值)开路电压的低压的低阶电路。图1显示一可接受的电路(此电路能驱动1mA电流)。在执行交流量测时，频率不得凌驾2KHz。
4.1.3 量测以直流或交流方法执行之。然而，在争议之情形下应以直流方法量测。
4.2 测试程序
4.2.1 将试件毗连于T1和T2之间。
4.2.2 顺向贯注功率予测试电路。纪录包括极性的顺向电压降V f温顺向电流If。
4.2.3 逆向贯注功率予测试电路。纪录包括极性的逆向电压V r和逆向电流I r。
4.2.4 接触阻抗应为顺向压降和逆向压降的代数差的绝对值除以顺逆向电流绝对值的和。如下述公式所述﹕
R=∣V f-V r∣/∣I f + I r∣
其中，R=接触阻抗(Ω)
V f=含极性之顺向压降(V)
V r=含极性之逆向压降(V)
I f=顺向电流(A)
I r=逆向电流(A)
4.2.5 忠言
4.2.5.1 试件在测试前和测试中不得施加凌驾20mV以上的电压。
4.2.5.2 测试回路的总电阻(包括接点和流电阻)必需小于100mΩ。
4.2.5.3 接点在预调或情形曝露之间以及完成低阶接触阻抗测试之前，都不应受到物理性的滋扰。
5. 应纪录的细节
当测试以详细规格所详细指定，如下述的细节应予以列入：
a)测试的试件数目。
b)导线的型式和尺寸。
c)电阻需求。
d)Y-Y尺寸(参考图2A)
6. 文件数据资料应包括：
a) 测试问题。
b) 试件形貌。
c) 使用的测试装备。
d) 测试程序。
e) 测试值和视察心得。
f) 测试资料和操作者姓名。
g) 取样盘算。
以上就是关于电子毗连器低阶接触阻抗测试程序的先容，若是您有电子毗连器产品需要做可靠性测试，或办理UL认证、TUV认证，接待联系广东太阳GG检测工程师！
