太阳GG

那里能做防静电陶瓷砖的防静电检测
？防静电陶瓷砖做防静电检测依据的是GB 26539-2011《防静电陶瓷砖》标准
，广东太阳GG检测实验室具有防静电陶瓷砖GB 26539检测资质
，能提供防静电陶瓷砖的防静电检测效劳
，接下来为各人先容下什么是防静电陶瓷砖以及防静电陶瓷砖的检测要领。

什么是防静电陶瓷砖
？
防静电陶瓷砖是在生产历程中加入特殊质料
，使产品具有永世防静电性能的一种具有特殊用途陶瓷砖。该产品战胜了目今使用的如环氧和三聚氰胺、PVC防静电涂料、地板、防静电橡胶板等高分子质料易老化、不耐磨、易污染、耐久性和防火欠佳的问题。

产品兼容了陶瓷砖的优点
，具有雅观耐用、防火、防滑、抗压、耐磨、耐侵蚀、防污、防水、防渗透、环守卫生、易于施工等优点
，是一种永世性防静电产品、具有高等艺术装饰效果的新型功效性防静电质料。其主要应用于医院手术室、能源、国防、航天、航空、电子、石油化工信息及民用生涯等领域
，是现在最理想的防静电与装饰兼顾的质料。

防静电陶瓷砖检测要领
1、陶瓷砖通用要求
陶瓷砖通用要求凭证GB/T 4100划定的要领举行。

2、防静电性能
2.1 测试条件
2.1.1 绝缘测试台面
外貌电阻和体积电阻均大于1*10^13Ω且至少大于样品尺寸10cm的平整台面。
2.1.2 测试情形条件
温度：20℃-25℃。相对湿度不大于40%RH。
2.1.3 测试仪器
量程知足1*10^4Ω-1*10^10Ω
，精度为±5%的绝缘电阻测试仪
，或切合试验要求的同类仪器。

2.2 点对点电阻测试要领
2.2.1 测试电极
电极材质为不锈钢或铜；柱电极直径63mm±3mm；电极接触端质料为导电橡胶
，其硬度为（60±10）（邵氏A级）
，厚度6mm±1mm
，体积电阻小于500Ω；电极单重2.25kg-2.5kg。
2.2.2 试样
使用5块整砖作为测试用试样。
注：不适用于对角线小于400mm的产品。
2.2.3 测试办法
用pH值≈7的清水洗涤试样
，扫除产品上的残渣及污物
，并将洗濯后试样在110℃±5℃烘箱中烘8h后取出
，将试样置于2.1.2的测试情形条件下坚持至少48h后举行测试。

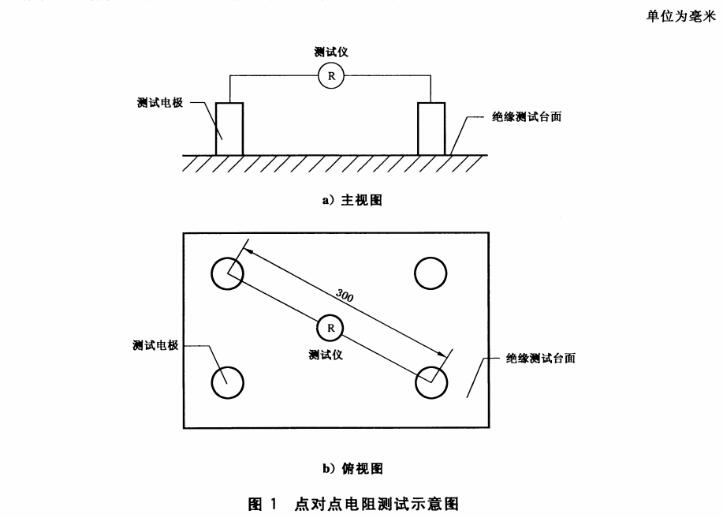

按图1所示
，将样品正面朝上平置于绝缘测试台面上
，测试电极置于样品对角线位置上
，关于外貌不平整的试样
，应在电极与试样之间安排一层导电海绵。电极之间距离为300mm（电极在安顿前
，电极外貌应该用清洁的含棉量较低的布蘸取至少70%浓度的乙丙醇溶剂擦拭清洁
，并干燥）
？舻缱璨馐砸
，施加100V测试电压
，坚持至少10min
，待读数稳固后纪录电阻值读数。每块试样测试2条对角线的点对点电阻值。

报告所测各块试样2条对角线点对点电阻值的测试效果。

2.3 外貌电阻和体积电阻测试要领
2.3.1 测试电极

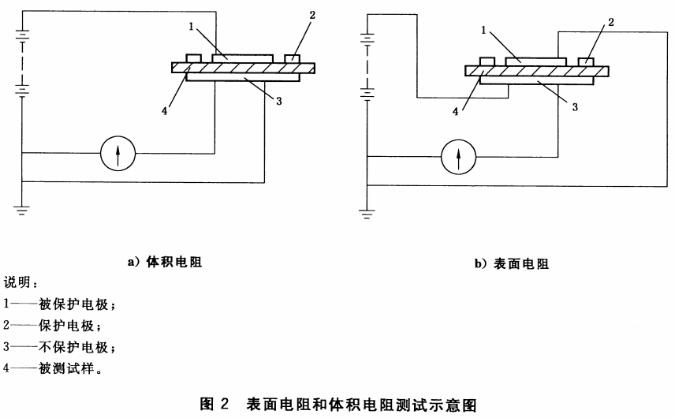

测试电极由两个导电质料制成的同心环电极和一个直径70mm 至85mm 厚4mm 的圆板状反向电极组成（如见图2 所示）。电极质料应在丈量条件下抗侵蚀
，并不与被测质料起反应。

2.3.2 试样

至少取2块整砖举行制样
，制取边长不小于150mm * 150mm 的12块试样。

2.3.3试样处置惩罚

2.3.3.1试样前处置惩罚

用pH值≈7的清水洗濯制取好的试样
，扫除产品上的残渣及污物
，并将洗濯后的试样用鹿皮擦干。放入高温炉内
，由室温最先升温
，升温速率为5℃/min±1℃/min
，升至550℃±10℃坚持1h
，随炉自然冷却后
，待用。

2.3.3.2 试样预处置惩罚

样品预处置惩罚历程如下：

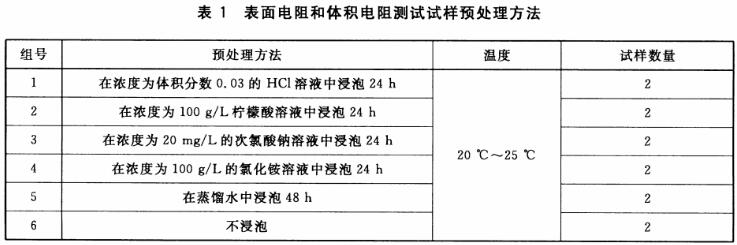

a）浸泡：将试样按表1划定划分举行浸泡处置惩罚。

第1组-第4组试样经上诉处置惩罚后将试样用清水洗濯一再
，再放入蒸馏水中浸泡24h。

b）煮沸：将浸泡处置惩罚后的第1组-第5组试样和未浸泡的第6组试样放入微沸蒸馏水中
，坚持2h后取出
，擦干。
c）烘干：将处置惩罚完的试样放入烘箱中
，在110℃±5℃下至少烘8h后取出
，将试样置于2.1.2的测试情形条件下坚持至少48h后
，举行测试。

2.3.4 测试办法
电极按图2与仪器毗连
，将样品正面朝上平置于绝缘测试台面上；如试样外貌不平整
，应在电极与试样间加置一层导电海绵。将电极组件放在距样品边沿至少10cm处。
开启电阻测试仪
，施加100V测试电压
，坚持至少10min
，待读数稳固后纪录电阻值读数。

报告10块试样的外貌电阻和体积电阻的测试效果。

以上就是防静电陶瓷砖检测要领的先容
，若是您有防静电陶瓷砖需要做防静电检测
，接待联系广东太阳GG检测工程师！
