开关插座产品作为毗连供电电源与电器之间的“桥梁”
，其清静性直接关系到使用者的人身和工业清静。绝缘质料在开关插座产品中起到将带电部件清静隔离等主要作用。绝缘质料的基天性能包括：耐老化性、耐湿润性、绝缘性、耐热性、阻燃性以及耐电痕化性等
？夭遄曜级跃抵柿锨寰残阅苤副甑囊
，直接决议了制造商选用绝缘质料应抵达的性能。接下来广东太阳GG检测为各人先容开关插座CCC认证与UL认证的绝缘质料试验要求。

一、海内外主要开关插座标准先容
现在
，天下各国都制订了各自国家的家用开关插座标准
，标准数目众多
，手艺要求不尽相同
，主要包括：
插座标准： 中国的GB 2099
，德国的DIN VDE 0620-1
，法国的NF C61-314
，意大利的CEI 23-50
，英国的BS 1363-2
，美国的UL498、UL1363、UL1449
，日本的JIS C 8303、 JIS C 8306、JIS C 8282
，澳大利亚\新西兰的AS/NZS 3112
，国际电工委员会的IEC 60884-1等。

牢靠式开关标准：
中国的GB 16915
，英国的BS EN 60669-1（BS 3676-1）
，德国的DIN EN 60669-1（DIN 0632 Teil 1 ）
，澳大利亚\新西兰的AS/NZS 3133、AS/NZS 3100
，美国的UL 20
，以色列的SI 33
，国际电工委员会的IEC 60669-1等。

二、海内外开关插座标准对绝缘质料的要求
海内外开关插座标准都对产品的清静性能有着周全、系统的手艺要求。现在
，开关插座标准对绝缘质料的要求主要有两种方法：一种是通过对产品举行试验测试来审核绝缘质料的性能；另一种是通过检查相关证书的要领来证实绝缘质料是否切合要求。

为了便于明确
，下面划分以我国家用插座CCC认证标准（GB 2099.1-2008《家用和类似用途插头插座 第1部分：通用要求》）以及美国UL认证标准为例举行剖析
？氐木抵柿系牟馐砸笥氩遄曜枷嗤
，因此不再赘述。

1、我国家用插座CCC认证标准对绝缘质料的要求
我国家用插座CCC认证标准主要接纳试验测试的要领来审核绝缘质料性能
，GB 2099.1-2008标准中直接与绝缘质料相关的测试要求有：
（1）第16章：耐老化、由外壳提供的防护和防潮
 本章中与绝缘质料性能相关的主要是耐老化和防潮测试
，主要审核绝缘质料耐老化、耐湿润性能等。
在电场、机械应力以及使用情形等因素的恒久作用下
，绝缘质料在使用历程中会逐渐泛起结构损坏、绝缘性能和强度下降的老化征象。绝缘质料的老化速率与绝缘质料、制造工艺、运行情形等有亲近关系
，其中电和热是最主要的两个因素
？夭遄返目煽啃砸约笆褂檬倜芎榱髌缴先【鲇诰抵柿系哪屠匣。因此
，对开关插座产品举行耐老化试验测试显得十分主要。GB2099.1中划定
，插头插座要在（70±2）℃的加热箱中坚持168h
，绝缘质料如无肉眼可见裂纹,并且不发黏变滑
，则以为切合标准要求。

绝缘质料在微观上保存有毛细孔和一定的裂纹。当绝缘质料的外部情形较量湿润时
，水分子可能会通过这些细纹或者细孔渗透进入绝缘质料内部。绝缘质料在受潮以后
，不但绝缘性能会受到影响
，并且质料自己也会逐渐侵蚀。以是
，开关插座产品的绝缘质料必需具有足够的耐湿性能
，以坚持其优异的电气性能
，提供清静；。GB2099.1中耐湿润试验是模拟开关插座产品在贮存、运输以及使用等历程中
，绝缘质料受湿润后泛起的性能转变
？夭遄肥艹焙
，电气间隙和爬电距离将受到影响
，其泄泄电流和电气强度性能也将受到磨练。因此
，在湿润试验后须连忙举行绝缘电阻和电气强度试验的检查。

（2）第17章：绝缘电阻和电气强度
绝缘电阻是指在划定条件下
，处于两导体之间的绝缘质料的电阻
，它反应了绝缘结构对电流的绝缘能力。绝缘电阻阻值易受温度 湿度、绝缘质料的结构以及机械震惊等外界诸多因素的影响而爆发转变
，阻值的巨细在一定水平上能反应出电器附件产品的绝缘状态。为避免触电事故的爆发
，要求开关插座产品必需具有足够大的绝缘电阻。GB2099.1中划定在检测部位之间施加约500V直流电压
，一连1min
，绝缘电阻不得小于5MΩ。

电气强度
，又称耐压
，是指电气产品遭受高电压的能力。由于自身质料的密度或是外部电压的集中等问题
，绝缘质料在高电压的事情情形下会受到一定的损害。当外部的电压增添到一个极限值时
，绝缘质料将会被击穿、破损
，起不到防触电；ぷ饔。因此
，开关插座产品要求有一定的电气强度
，耐压测试对审核产品的绝缘设计、质料选择等方面也有着主要的意义。GB2099.1中要求在划定的部件之间施加基本上是正弦波形的、频率为50Hz的电压并一连1min
，试验时代不得泛起闪络或击穿征象。

（3）第24章：机械强度
开关插座产品在运输、装置及现实使用历程中
，可能受到卤莽操作的危害
，致使产品自己造成损坏
，包括：外壳破碎、产品结构转变、爬电距离和电气间隙的改变等
，容易导致产品清静性能下降。因此
，要求开关插座产品的绝缘质料具有足够的机械强度
，从而能够；な褂谜叩娜松砬寰。本章中的测试包括：摆锤攻击试验、圆筒装置试验、跌落试验、盖板脱出试验等。

（4）第25章：耐热
开关插座产品在使用历程中
，由于电流的一连性流通
，长时间的不中止使用会导致绝缘质料部件温度升高。在高温条件下
，绝缘质料的主要性能会爆发转变
，电导率会升高,同时绝缘性能就会显著下降。若绝缘质料的耐热性能较差
，当温度升高至凌驾其所能遭受的限值时
，绝缘质料会逐渐变软或融化
，机械强度急剧下降
，绝缘失效

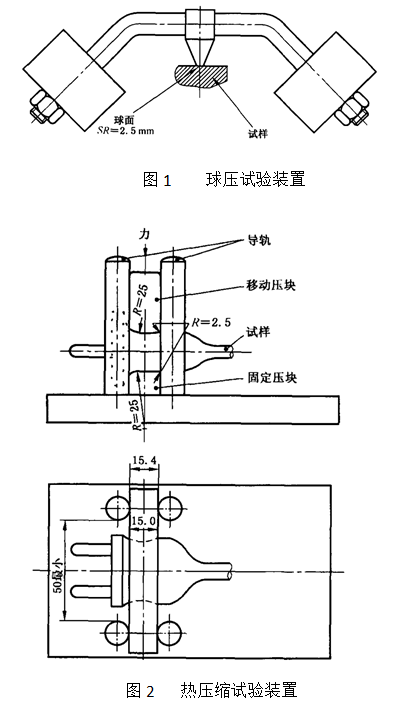

，可能引起火灾、触电事故。以是绝缘质料须具备在高温下耐热的性能。绝缘质料的耐热性能可以通过高温试验、球压试验、热压缩试验等举行评估。（图1为球压试验装置、图2为热压缩试验装置）

（5）第28章：绝缘质料的耐非正常热、耐燃和耐电痕化
绝缘质料的阻燃性就是指在绝缘质料受到外部高温的影响以后不会导致质料自身爆发起火的征象
？夭遄吩谑褂美讨
，经；嵊捎谑艿焦榷４孀呕鸬奈Ｏ。以是
，开关插座相关标准要求产品的绝缘质料要有较高的阻燃性能。GB2099.1划定开关插座产品应通过灼热丝试验
，即在试验中应无可见的火焰又无一连的辉光
，或在灼热丝移去后30s内
，试样上的火焰熄灭或辉光消逝。同时
，绢纸不得起火

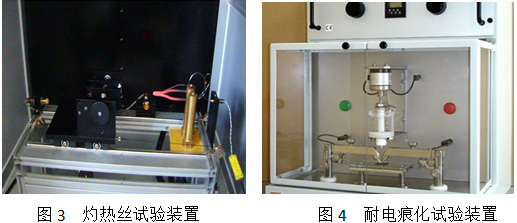

，松木板不得烧焦。（图3为灼热丝试验装置）

耐电痕化是指绝缘质料要具有在一准时间内阻止电痕化爆发
，不形成泄电通道的能力。对高于IP X0的开关插座产品
，其使用情形可能会使绝缘质料外貌受到污染
，在电应力和电解质对证料外貌的联相助用下
，质料外貌会爆发外貌泄电或局部放电
，形成导电通道
，导致绝缘性能损坏。因此
，GB2099.1划定对高于IP X0的电器附件
，绝缘质料部件需要举行响应的耐电痕化试验。（图4为耐电痕化试验装置）

别的
，GB 2099.1-2008标准中的其它章节对绝缘质料也有间接的审核
，例如：第19章“温升”。温升试验模拟开关插座现实使用情形
，检测产品在一段时间内通电发热后累积的热量是否超标
，从而探讨造成事故的可能性。

2、UL开关插座标准对绝缘质料的要求
开关插座美国UL认证标准主要接纳盘问证书或黄卡的要领来证实绝缘质料是否切合要求。关于开关插座的证书
，UL标准设计了众多的质料参数
，主要有：阻燃品级（凭证UL 94《电器部件用塑料质料的燃烧性能试验》
，从低到高依次为HB、V-2、V-1、V-0、5VA等）、电气性能（包括CTI、HWI和HAI 指数要求）、热性能（电气、攻击机械和无攻击机械3 个RTI 指数）等。

三、对插线板的耐燃试验要求的建议

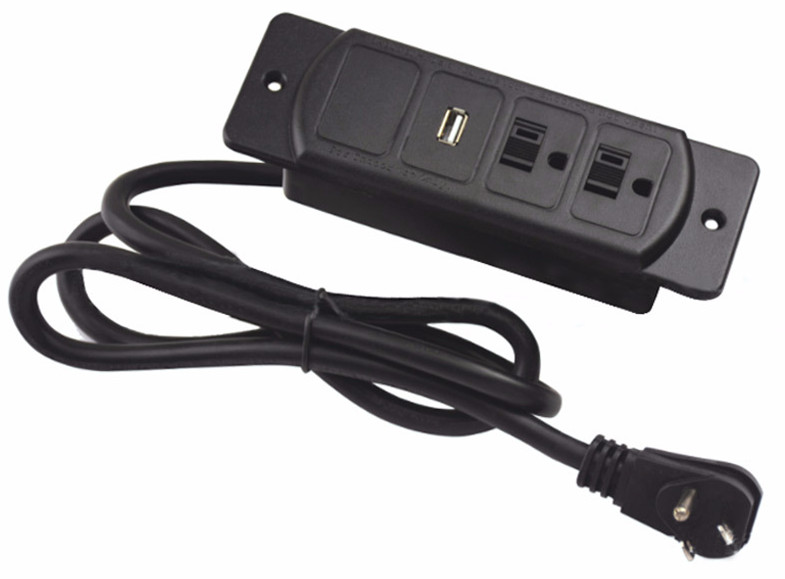

插线板
，或称延伸线插座、排插、拖线板等
，一种可移动式的电源插座产品。插座在正常使用历程中会泛起明火
，例如
，在插拔插头以及通断插座开关时
，都会泛起明火
，即打火征象
，专业上称为闪弧。这种征象在插座老化后以及一些非正常的情形下（例如：瞬时的短路
，绝缘电阻降低后的击穿
，触点的虚接等）更为严重。鉴于插线板使用情形的特殊性
，若是泛起打火征象而绝缘质料的耐燃性无法抵达要求时
，容易导致清静事故的爆发。因此
，对插线板的耐燃试验提出越发合适的试验要求十分主要。

现在
，种种标准对产品坚持带电部件在位的绝缘质料部件的耐燃试验要求主要以灼热丝试验为主。（如表1）
表1 种种标准对产品的耐燃试验要求

我国移动式插座CCC认证标准与牢靠式开关插座CCC认证标准划分接纳750℃灼热丝试验与850℃灼热丝试验来审核产品绝缘质料的阻燃性能；美国UL认证标准是通过盘问证书或黄卡来证实其阻燃品级是否切合要求
，UL1363：2007移动电源插座标准对绝缘质料外壳要求参考UL 746C
，即对“无人照管、一连事情、便携式装备”的要求。

家用断路器产品与家用开关插座的使用情形类似
，GB 16916.1《家用和类似用途的不带过电流；さ氖Ｓ嗟缡⑿卸下菲(RCCB) 第1部分: 一样平常规则》、GB 16917.1《家用和类似用途的带过电流；さ氖Ｓ嗟缡⑿卸下菲(RCBO) 第1部分: 一样平常规则》划定绝缘质料制成的外部部件需要在960℃±15℃的温度下举行灼热丝试验。

而作为家用插线板毗连负载的家用电器等整机产品
，其标准GB 4706.1-2005《家用和类似用途电器的清静 第1部分：通用要求》对绝缘质料的耐燃要求
，既包括了灼热丝试验
，也增添了针焰试验。

针焰试验是依据GB/T 5169.5-2008《电工电子产品着火危险试验 第5部分：试验火焰 针焰试验要领 装置、确认试验要领和导则》等标准来审核产品绝缘质料的耐燃性能的试验。针焰试验仪接纳划定尺寸（Φ=0.9mm）的针状燃烧器
，通以特定燃气（丁烷）
，以45°角准时定向施燃试品
，视试品是否引燃及持燃时间和燃烧长度来评定装备内部因故障条件造成的小火焰的着火危险性。（如图5）

凭证我国用户的使用习惯
，恒久将插线板与供电电源相毗连
，而不是仅仅供暂时、短时用电的电器使用
，建议参考家电标准
，对插线板的绝缘质料
，增添针焰试验。
