太阳GG

随着新能源汽车手艺的快速生长
，高压线束作为毗连电池、电机、电控系统的焦点部件
，其电磁兼容性（EMC）直接影响整车清静性和可靠性。屏障效能测试是评估高压线束及毗连器电磁屏障性能的要害环节
，旨在通过科学手段验证其抵御外部电磁滋扰（EMI）和避免自身电磁走漏的能力。

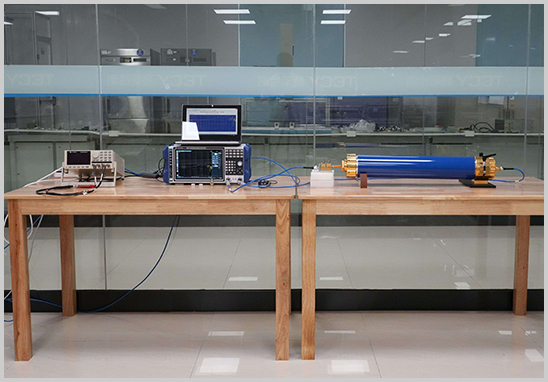

太阳GG检测认证实验室配备CoMeT 40/90、Triaxial Cell、网络剖析仪等先进装备
，可依据IEC 62153-4系列、GB/T 37133、GB/T 18387等国际及海内标准
，为客户提供新能源汽车高压线束屏障效能测试效劳。

新能源汽车高压线束屏障效能测试的目的及须要性

1. 包管整车电磁兼容性

高压线束作为电磁信号传输通道
，若屏障性能缺乏
，可能导致信号滋扰、系统误行动
，甚至引发清静隐患。例如
，三轴法测试可评估屏障层对外部滋扰的抑制能力
，确保高压系统在重大电磁情形中的稳固运行。

2. 知足主机厂及行业标准要求

海内外主机厂普遍将线束屏障性能列为必测项目
，如GB/T 37133-2018要求屏障层笼罩率≥85%、外貌转移阻抗≤100mΩ/m（频率规模150kHz-1GHz）
，GB/T 18387划定电磁辐射限值以阻止对车载通讯系统的滋扰。通过测试可确保产品切合规则要求
，规避市场准入危害。

3. 提升产品清静与可靠性

高压线束的屏障效能缺乏可能引发短路、泄电、火灾等危害。通过测试优化屏障设计
，可降低故障率
，延伸产品寿命。

新能源汽车高压线束屏障效能测试标准

测试依据国际及行业主流标准
，涵盖以下要害规范：

- IEC 62153-4系列：金属通讯电缆电磁兼容性测试要领
，包括外貌转移阻抗、屏障衰减等参数。

- GB/T 37133-2018：聚焦高压大电流线束和毗连器
，划定屏障衰减测试（三同轴法/三轴法）及转移阻抗要求。

- T/CSAE 189-2021：针对高压屏障线缆及毗连器的外貌转移阻抗测试要领。

- GB/T 18387：电动汽车电磁辐射限值测试
，确保对车载通讯系统的无滋扰。

- QC/T 1037-2016：新能源汽车高压线缆耐压、绝缘电阻等基础性能要求。

新能源汽车高压线束屏障效能测试要领及要求

实验室提供三种主流测试要领
，知足差别场景需求：

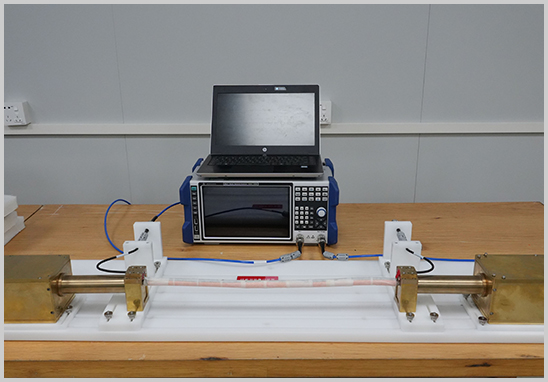

1. 三同轴法（或三轴法）

- 适用工具：高压屏障线缆及线束（单芯/多芯）。

- 测试参数：外貌转移阻抗、屏障衰减。

- 要求：

- 屏障层笼罩率≥85%（GB/T 37133-2018）；

- 外貌转移阻抗≤100mΩ/m（频率规模150kHz-1GHz）；

- 线缆长度不凌驾测试夹具的1.5倍
，接触电阻＜2mΩ。

- 优势：高频段（≤3GHz）屏障效能评估精准
，动态规模广。

2. 管中管法

- 适用工具：崎岖压毗连器。

- 测试参数：屏障衰减、转移阻抗。

- 要求：延伸管与毗连器线缆尽可能短
，镌汰外部滋扰。

- 优势：专为毗连器设计
，模拟真实装置情形。

3. 线注入法

- 适用工具：屏障线缆、线束及毗连器。

- 测试参数：外貌转移阻抗。

- 要求：从多角度注入电流
，确保效果准确性。

- 优势：本钱低、安排简朴
，适合低频段测试。

新能源汽车高压线束屏障效能测试报告办理流程

1. 联系机构：通过官网或客服确认测试需求
，提供产品型号及手艺参数。

2. 确定标准：凭证客户用途选择适用标准（如GB/T 37133、GB/T 18387、IEC 62153-4-3）。

3. 送样检测：按实验室要求寄送样品。

4. 执行测试：工程师接纳指定要领举行测试
，全程纪录数据。

5. 出具报告：3-7个事情日内完成报告
，支持加急效劳。

6. 报告应用：用于主机厂认证、出口备案或产品刷新。

为何选择广东太阳GG检测认证？

- 专业资质：实验室通过CMA/CNAS认证
，报告全球通用。

- 手艺团队：拥有多年新能源汽车测试履历
，熟悉主机厂企标。

- 高效效劳：提供理论+实操培训
，协助企业快速掌握测试要点。

- 周全笼罩：支持三同轴法、管中管法、线注入法
，知足GB/T 37133-2018、GB/T 18387及海内外主机厂企标要求。
