针对PCBA（印制电路板组件）生产中的焊接缺陷、线路失效、情形老化等痛点问题，我司实验室基于热-力-电多场耦合剖析手艺，设置显微红外热成像仪（10μm区分率）、在线式X射线分层仪（3D CT扫描）等高精度装备，提供PCBA级失效剖析全链条效劳。笼罩从设计验证、生产异常追溯、售后故障泉源诊断的全生命周期需求，年均解决PCBA案例超1200例，要害数据切合 IPC-A-610、J-STD-001 等国际标准。
| 客户痛点 | 失效剖析价值 | 典范经济损失 |
| SMT焊接虚焊、冷焊频发 | 定位回流焊温度曲线/钢网设计缺陷 | 产线良率下降10%~30% |
| BGA焊球坍塌导致功效异常 | 发明IMC层过厚或热疲劳失效 | 单批次返修本钱超50万元 |
| 湿润情形PCBA绝缘失效 | 检测吸湿性子料导致的离子迁徙 | 外洋客户索赔达百万级 |
| 高频信号衰减、EMI超标 | 诊断阻抗失配或串扰路径 | 研发周期延伸3-6个月 |
1. 焊接工艺失效剖析
- 检测工具：BGA/CSP/QFN焊点、通孔焊接、SMT元件
- 要害手艺：

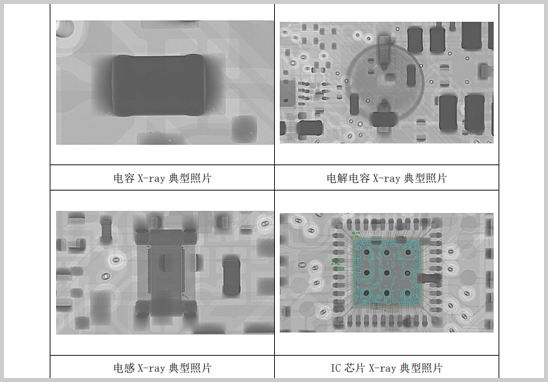

? 3D X射线断层扫描（CT）：检测焊球朴陋率（精度0.5%体积比）、桥连缺陷
? 金相切片+SEM/EDS联用：剖析IMC层厚度、金属间化合物因素（如Cu6Sn5）
? 热机械仿真（TMA）：模拟温度循环下焊点应力漫衍，展望疲劳寿命
2. 线路与导体失效剖析
- 典范故障：开路/短路、阻抗异常、销毁
- 要害手艺：
? 飞时阻抗测试（TDR）：定位线路阻抗突变点（区分率ps级）
? 显微红外热成像：捕获微短路点焦耳热漫衍（热敏感度0.01℃）
? 聚焦离子束（FIB）：纳米级断面切割剖析导体熔断机制
3. 情形应力失效剖析
- 失效模式：侵蚀、迁徙、涂层剥落
- 要害手艺：
? 离子色谱（IC）：检测助焊剂残留离子浓度（Cl?、S??等）
? 盐雾+温湿度复合试验：加速验证PCBA耐侵蚀性能
? TOF-SIMS检测：痕量元素面漫衍剖析（ppm级污染物溯源）
1. 案例预评估
- 提交故障形貌、失效征象视频/图片，48小时内提供《预处置惩罚建议计划》
2. 无损检测阶段 （3项基础剖析）
- X射线全板扫描 → 红外热成像定位 → 电参数比照测试
3. 破损性剖析阶段 （客户授权后执行）
- 离子研磨→金相切片→SEM/EDS因素剖析 → 失效机理报告
4. 数据交付（5种形式）
- 原始检测图像（高清未压缩）
- 三维缺陷模子（STL名堂，支持导入仿真软件）
- 微观因素漫衍图（元素面扫mapping）
- 刷新步伐优先级评估（工艺/质料/设计3维度）
1. 多维度交织验证手艺
- 独创"电-热-形貌-因素"四维剖析法，阻止简单手段误判（案例准确率＞98%）
2. 工业级时效性包管
- 紧迫加急通道：24小时出具起源结论，72小时完玉成项报告
3. 全链条解决计划
- 从根因剖析延伸到工艺优化。
