本文主要目的是为制造商在申请电容器产品切合 UL810标准的认证时，率先建设某些必备的结构审查要求看法及作法，以利其能于正式提交产品给UL前先举行自我检测，加速取得正式电容器UL认证。
UL810标准所规范的为一样平常用途电容器，主要是用于种种美规交流马达启动或运转装备的辅助，如家用或电器马达装备，最常见的应用为空调/冰箱/电扇马达启动或运转；部分则会应用于萤光或卤素灯具及电力装备功因校正负载用。
凭证该标准，可将电容器依性能及结构作为区分，主要为三大类：
1、结构审核型 (UL 产品种别代码 CZDS2) ── 意外试内部异常短路时的；つ芰，不得宣告最大有用故障电流；つ芰，但最大可宣告事情电压为 7.2KV。
2、内部；ば (UL 产品种别代码CYWT2) ── 需宣告 AFC 最大有用故障电流 (短路) ；つ芰，最大 AFC 标示为 10000A。
3、电解电容 (UL 产品种别代码 CZEH2) ── 最大 600V，须执行过电压及压力释放测试。
在建设上述的规范脉络后，相关制造商接着即可进入我们特殊摘录标准的几项重点要求，以便产品在正式进入认证阶段前，可在公司内部先举行自我检测，提高产品的送测乐成及取证机率。
外壳 (Enclosure) 要求 ── 对金属与非金属有所差别
? 金属外壳：钢制至少 0.25 mm 厚；铝制或铜制至少 0.41 mm 厚。全金属密封型外壳仅能申请UL产品种别代码为 CYWT2 产品系列。
? 非金属外壳：电容的外壳所用塑胶需要经由UL认证，并切合防火品级 (Flame Class) 大于 V-2，介电强度 (Dielectric Strength) 大于 5KV 的要求。
绝缘质料 (Insulating Material) 要求

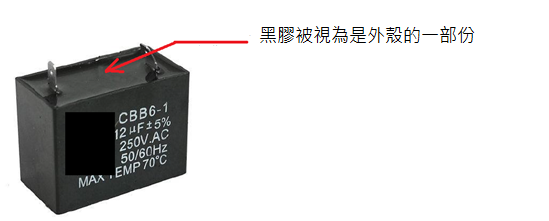

关于内部绝缘质料，UL810一样平常要求须切合防火品级大于 HB 即可，然而一旦绝缘质料有外露之虞，如下所示的结构，则必需遵照UL针对塑料外壳的要求执行测试。

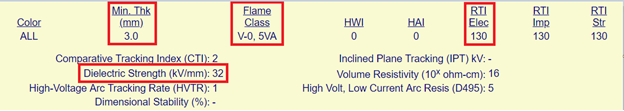

另凭证 UL810 4.3.4 的要求，外壳和环氧树脂 (Epoxy) 的耐温皆需要高于 70℃ 或电容的宣告温度之两者较大值。这些详细数值皆能在UL针对切合认证塑料产品所发出的黄卡 (Yellow Card) 盘问，如下所示：
Dielectric Strength = 3mm X 32KV/mm = 96KV＞5KV
若防火品级和相对温度品级 (RTI) 皆已切合要求，但没有 Dielectric Strength (5KV)，则可在案件中举行评估。
端子 (Terminals) 要求

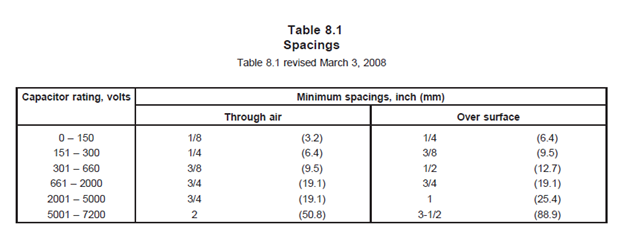

端子间距离需要切合 UL810 Table8.1 的间距规范，如下示意：

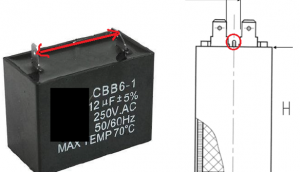

而如下图所示，以一个额定电压 250VAC 的电容为例，端子间空气间隙需要大于 6.4mm，外貌爬电距离需大于 9.5mm。倘使有空气间隙知足，但爬电距离缺乏，业者则可设计挡板来增添爬电距离，如右下图所示。

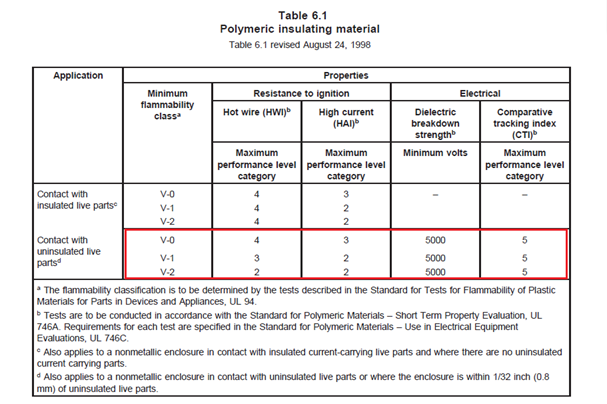

关于端子间外貌爬电距离小于 12.7mm 的产品，端子台质料需要知足 UL810 Table 6.1 的要求：
以是当塑料外壳或者内部绝缘质料直接用来牢靠端子，且外貌爬电距离小于 12.7mm 时，质料要求需要凭证 Table 6.1来执行。
