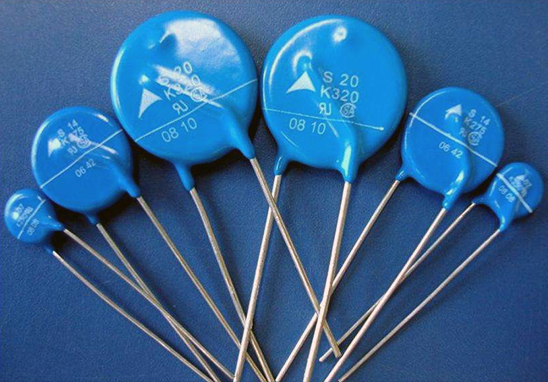

压敏电阻器属于半导体陶瓷元件，该类元件的特点是在一定电压规模内，随着电流增大其电导值急速上升。作为瞬态过电压；ぴ，压敏电阻器主要是通过抑制瞬态过电压的方法来；ぶ种值缱拥缙氨覆皇芾擞康缪沟钠扑。

自2022年10月20日起至2023年7月31日，压敏电阻器生产企业可自愿选择凭证新版标准或旧版标准实验认证。自2023年8月1日起，应接纳新版标准实验认证并出具新版标准认证证书，不再揭晓旧版标准认证证书。

太阳GG检测认证是专业第三方压敏电阻检测认证机构，可提供压敏电阻器CQC认证换版效劳，接下来为各人先容压敏电阻器海内自愿CQC认证涉及的海内外标准，并对新旧版本标准的差别举行比照剖析，以期资助压敏电阻器生产企业及相关方深入相识新版标准的要求，顺遂完成换版事情。

一、标准换版配景

海内自2002年起开展了压敏电阻器的自愿认证事情，该类产品的认证依据标准是GB/T 10193-1997《电子装备用压敏电阻器第1部分：总规范》[1]和GB/T 10194-1997《电子装备用压敏电阻器第2部分：分规范浪涌抑制型压敏电阻器》[2]。

由于整机应用时对压敏电阻器提出明确要求，2012年压敏电阻器认证实验规则换版时依据标准中增添了GB 4943.1-2011《信息手艺装备清静 第1部分：通用要求》[3]和GB 8898-2011《音频、视频及类似电子装备 清静要求》[4]；压敏电阻器生产企业可以凭证自身产品的现真相形自愿申请加测GB 4943.1-2011和/或GB 8898-2011的相关条款。

随着标准GB 4943.1-2022《音视频、信息手艺和通讯手艺装备第1部分：清静要求》[5]取代G B 4943.1-2011和GB 8898-2011，压敏电阻器自愿认证随之最先了新一轮的证书换版事情。凭证最新版实验规则的要求，压敏电阻器的认证依据标准转变如下：GB 4943.1-2022取代GB 4943.1-2011和GB 8898-2011，同时增添IEC 61051-2:1991+AMD1:2009《电子装备用压敏电阻器 第2部分：分规范 浪涌抑制型压敏电阻器》[6]。

相识新旧版本标准之间的差别是换版事情顺遂开展的要害。本文将基于压敏电阻器的测试要求，对海内自愿CQC认证涉及的各项标准举行剖析。

二、标准差别剖析

1. 元器件标准与整机标准的差别

GB/T 10193-1997作为电子装备用压敏电阻器的总规范，划定了相关试验的试验要领和要求。而GB/T 10194-1997作为浪涌抑制型压敏电阻器的分规范，划定了试验顺序、试验的详细要求、每个试验的样品数目及及格判断准则。

GB 4943.1-2011第1.5.9条要求“若是电涌抑制器用在一次电路中，那么应当是VDR切合附录Q，注：有时VDR是指压敏电阻器和金属氧化物压敏电阻器”。附录Q要求压敏电阻器在知足GB/T 10194-1997的基础上，优先天气种别应抵达10/85/21，即下限种别温度-10℃，上限种别温度+85℃，湿热一连时间21天，且最大一连交流电压至少应当是装备额定电压的1.2倍或装备额定电压规模上限电压的1.2倍。

同时，切合上述要求的压敏电阻器还应当举行组合脉冲试验，使用交替极性的6kV/3kA组合脉冲，电压波形为1.2/50μs，电流波形为8/20μs，攻击10次，每分钟2次。试验后，知足GB/T 10194-1997表1组别1的性能要求，且钳位电压的转变不得凌驾10%。

GB 8898-2011第14.12条中划定，为了抑制电网电源中的过电压进入装备而使用的浪涌抑制型压敏电阻器应当切合GB/T 10194-1997标准要求，且优先天气种别应抵达10/85/21，最大一连交流电压至少应当是装备额定电压的1.2倍。GB 8898-2011的组合脉冲试验与GB 4943.1-2011相比有些许区别，GB 4943.1-2011要求接纳交替极性的组合脉冲，而GB 8898-2011中未有提及。因此，则遵照GB/T 10194-1997标准中表1组别1在一个偏向攻击10次，每分钟2次。试验后，知足GB/T 10194-1997标准中表1组别1的性能要求，且压敏电压的转变不得大于10%。

别的，GB 8898-2011还要求浪涌抑制型压敏电阻器的涂层应切合GB/T 11020-2005《固体非金属质料袒露在火焰源时的燃烧性试验要领清单》中的可燃性品级V-0或更优品级，凭证GB/T 11020或附录G中G.1.1来磨练是否及格。而GB/T 10193-1997、GB/T 10194-1997中的着火危险试验是遵照电子元器件详细规范的要求，详细规范SJ/T 10348-1993《电子元器件详细规范浪涌抑制型压敏电阻器 MYG2～MYG3型过压；び醚趸垦姑舻缱杵髌蓝ㄋ紼》[7]和SJ/T 10349-1993《电子元器件详细规范浪涌抑制型压敏电阻器MYG3型过压；び醚趸垦姑舻缱杵髌蓝ㄋ紼》[8]中是对压敏电阻器侧面施加针焰，火焰一连时间5s，余焰一连燃烧时间不凌驾30s。

GB 8898-2011中的热应力试验是针对压敏电阻器随整机审核时的要求，而非关于元器件自己的要求，故本文对此不再赘述。

若压敏电阻器认证时在元器件标准的基础上加测GB 4943.1-2011和GB 8898-2011，则需在知足GB/T 10194-1997要求的基础上，使天气种别和最大一连交流电压切合一定条件，再响应地增补GB 4943.1-2011和GB 8898-2011中的组合脉冲试验以及GB 8898-2011中的着火危险试验。

2. 新版标准与旧版标准的差别

GB 4943.1-2022标准中G.8.1中要求压敏电阻器应切合IEC 61051-2:1991+AMD1:2009或IEC 61643-331:2017《低压电涌；て髟 第 331 部分:金属氧化物压敏电阻(MOV)的性能要求和试验要领》，由于海内压敏电阻器认证未接纳IEC 61643-331:2017，故本文对该标准不举行讨论。无论压敏电阻器是否具有防火防护外壳，都要知足以下要求：优先天气种别应抵达10/85/21，这与旧版标准的要求是一致的。而最大一连交流电压至少应当是装备额定电压的1.25倍或装备额定电压规模的上限电压的1.25倍。以海内装备额定电压220VAC为例，压敏电阻器的最大一连交流电压至少应是275VAC（220*1.25），该值同样也知足220VAC的1.2倍，因此换版时不需要补测。

GB 4943.1-2022标准中表12是用于确定电网电源瞬态电压（峰值）。从GB 4943.1-2022标准中表12可以看出，关于过电压种别Ⅳ，除了交流电网电源电压600V时接纳8kV/4kA的组合脉冲，其他电压均接纳6kV/3kA的组合脉冲。关于其他电压，旧版GB 8898-2011的6kV/3kA组合脉冲频次高于GB4943.1-2022的6kV/3kA组合脉冲，因此换版时不需要补测。而关于过电压种别Ⅳ、交流电网电源电压600V的情形，换版时则需补测8kV/4kA的组合脉冲试验。作为替换的要领，在思量标称电网电源和过电压类别的情形下，可以接受IEC 61051-2:1991+AMD1:2009的组合脉冲。

GB/T 10194-1997等同接纳IEC 61051-2:1991，IEC 61051-2:1991+AMD1:2009在IEC 61051-2:1991的基础上举行了修订，差别主要是在表1组别1中增添了组合脉冲试验作为可选试验，即8/20μs脉冲电流和组合脉冲（电压波形为1.2/50μs，电流波形为8/20μs）试验是可选的，详细规范中应说明所举行的试验。IEC 61051-2:1991+AMD1:2009的组合脉冲为一偏向攻击10次，每分钟1次。试验后，压敏电压与试验前相比转变不得大于10%。由于修订后的标准中增添的是可选而非必选试验，因此换版时不需要针对该项目举行补测。

GB 4943.1-2022标准中G.8.1要求浪涌抑制用压敏电阻器的本体质料应通过GB/T 5169.5-2020的针焰试验，火焰一连时间10s，余焰一连燃烧时间不凌驾5s。若是浪涌抑制用压敏电阻器的本体质料切合V-1级质料，则不需要举行针焰试验。旧版GB 8898-2011中要求的可燃性品级V-0级优于V-1级，因此本次换版时不需要补测。 GB 4943.1-2022标准中G.8.2着火清静防护是针对压敏电阻器随整机审核时的要求，而非关于元器件自己的要求，故本文对此不再赘述。

综上，在本次标准换版中，压敏电阻器的认证依据标准由GB/T 10193-1997、GB/T 10194-1997、GB 4943.1-2011和GB 8898-2011更新为GB/T 10193-1997、GB/T 10194-1997、GB 4943.1-2022和IEC 61051-2:1991+AMD1:2009。通过上述标准的比照可知，在换版时相关企业仅需针对用于接入交流电网电源电压600V、过电压种别Ⅳ的整机所用的压敏电阻器增补差别试验，其他情形均可直接举行证书换版。

三、结语

压敏电阻器作为电子工业中不可或缺的瞬态过电压；ぴ，涉及的企业多、证书量大。本文对压敏电阻器海内自愿CQC认证的依据标准举行深入比照剖析，枚举了相关标准的测试要求，总结出新旧版本标准的内容差别和此次换版的主要关注点，以期资助压敏电阻器各相关方进一步相识本次换版的详细要求，推动换版事情顺遂举行。
