文章泉源 : 广东太阳GG检测 揭晓时间：2022-05-19 浏览数目：
超等电容因其大功率、寿命长、充放电的特点，被普遍运用在电子及电气装备、新能源汽车上。那么超等电容电容量、储能能量、内阻测试怎么做呢 ？小编今天为各人逐一解说。
超等电容电容量测试
测试要领
1、电容器单体以恒定电流I充电到额定电压UR;
2、电容器单体以恒定电流I放电到最低事情电压Umin；
3、重复1和2办法3次，纪录电容器电压从额定电压的90%至最低事情电压Umin的放电时间t；
4、盘算每次循环电容器单体的电容，取其平均值，公式如下图：
公式中C为电容（F）；I为充放电电流（A）；t充电时间（s）；UR为额定电压（V）；Umin为最低事情电压（V）。
测试评定
电容误差应不凌驾额定电容的±10%。
超等电容储能能量测试
测试要领
1、电容器单体以恒定电流I充电到额定电压UR；
2、恒压30min；
3、电容器单体静置5s后，以恒定电流I放电到最低事情电压Umin，实时纪录电容器电压U和时间t波形，重复1、2、3办法3次；
4、划分盘算电容器单体的储能能量、质量能量密度及体积能量密度，取其平均值。公式如下图。
公式中W为储能能量（W?h）；I为充放电电流（A）；U为电容器电压（V）；Edm质量能量密度（W?h/kg）；Edv为体积能量密度（W?h/m?）；t为放电时间（s）；M为电容器单体质量（kg）。
测试评定
储能能量应为额定能量的80%~120%之间。
超等电容内阻测试
测试要领
1、除非尚有划定，电容器用直流电源充电至UR并坚持30min；
2、除非尚有划定，电容器充电后在划定的温度情形中相宜的时间抵达热平衡；

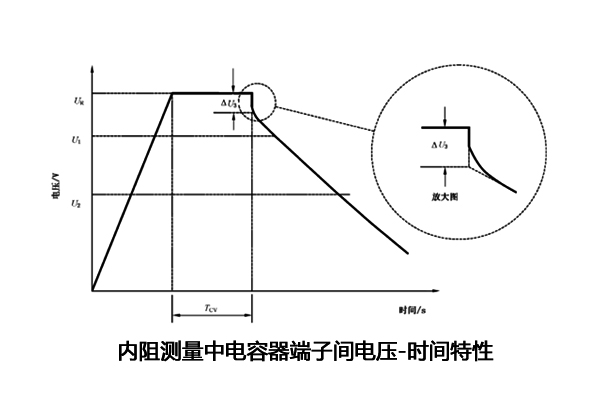

3、电容器的内阻应凭证IEC62576-4.1.1~4.1.4划定举行测试，△U3使用最小方格法用直线从盘算起始电压U1（U1=0.9UR）到盘算竣事电压U2（U1=0.4UR）靠近于电压降特征；在放电最先时间活得截距（电压值）；△U3是截距电压值与恒压充电设定值之间的电压差。在内阻丈量历程中电容器端子间电压-时间特征如下图：
图中UR为额定电压（V）；U1为盘算起始电压（V）；U2为盘算竣事电压（V）；△U3为电压降（V）；Tcv为恒压充电一连时间（s）。
4、除非尚有划定，情形温度为25℃±5℃；
5、电压降特征丈量：下降至0.3UR；并盘算出电压降△U3；
6、电容器内阻公式图如下：
公式中R为电容器的内电阻（Ω）；Id为放电电流（A）；△U3为电压降（V）。
测试判断
内阻应不大于其标称内阻。
超等电容器检测报告办理流程
1. 营业咨询：申请人提供产品资料、图片及测试要求给我司；
2. 工程报价：凭证申请人提供的资料，工程师作出评估，确定测试项目，并向申请方口头报价；
3. 提供资料：申请方接受口头报价后，测试样品提交到我司；
4. 支付款子：收到样品后向申请方发出书面报价，申请方凭证书面报价安排付款；
5. 样品测试：遵照所适用的标准或客户要求举行产品测试；
6. 出具报告：测试完成实验室出具测试报告，了案。
以上就是关于超等电容电容量、储能能量、内阻测试怎么做的所有内容，希望对您有所资助！太阳GG实验室具备CNAS资质、AEC-Q100/101/102/103/104/200标准检测资质和检测能力的第三方检测机构，可提供超等电容检测、陶瓷电容耐压测试、电容电压测试、电容攻击测试、电容器老化测试、电容器老化测试、AEC-Q200陶瓷贴片电容板弯曲应力试验、检测认证效劳，可出具第三方检测报告，接待您来电咨询！
