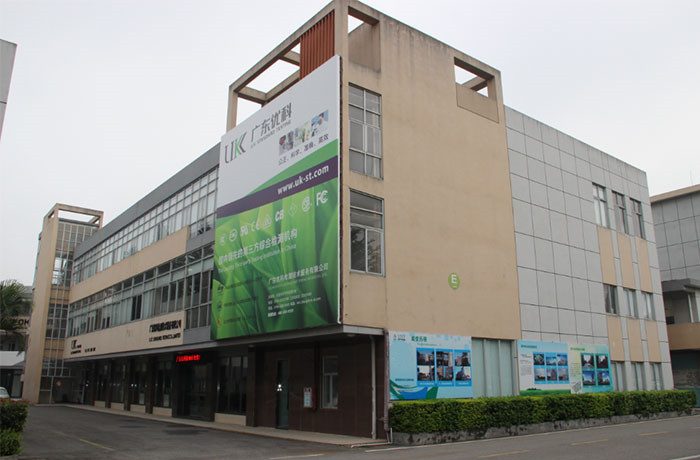

广东太阳GG检测是获得CNAS和CMA资质认可的第三方检测认证机构，实验室具备AEC-Q200标准CNAS全项检测资质和检测能力，可提供汽车被动（无源）元器件AEC-Q200认证检测效劳，接下来为各人先容AEC-Q200产品测试条件。

AEC-Q200产品测试条件制订依据

AEC-Q200的产品测试条件，主要是依据MIL-STD-202与JEDEC22A-104规范来制订的，差别零件的试验温度除了纷歧样之外，其施加电源(电压、电流、负载)要求也会有所差别。高温贮存属于不施加偏压与负载，可是在高温事情寿命就需要。温度循环与温度攻击，其试验目的与手法纷歧样，在温度循环中崎岖温转变需控制温变率，温度攻击则不必，偏高湿度就是俗称的高温高湿试验，而湿度对抗就是湿冷冻试验。

AEC-Q200产品测试注重事项

1000h试验历程需在250h、500h举行距离量测

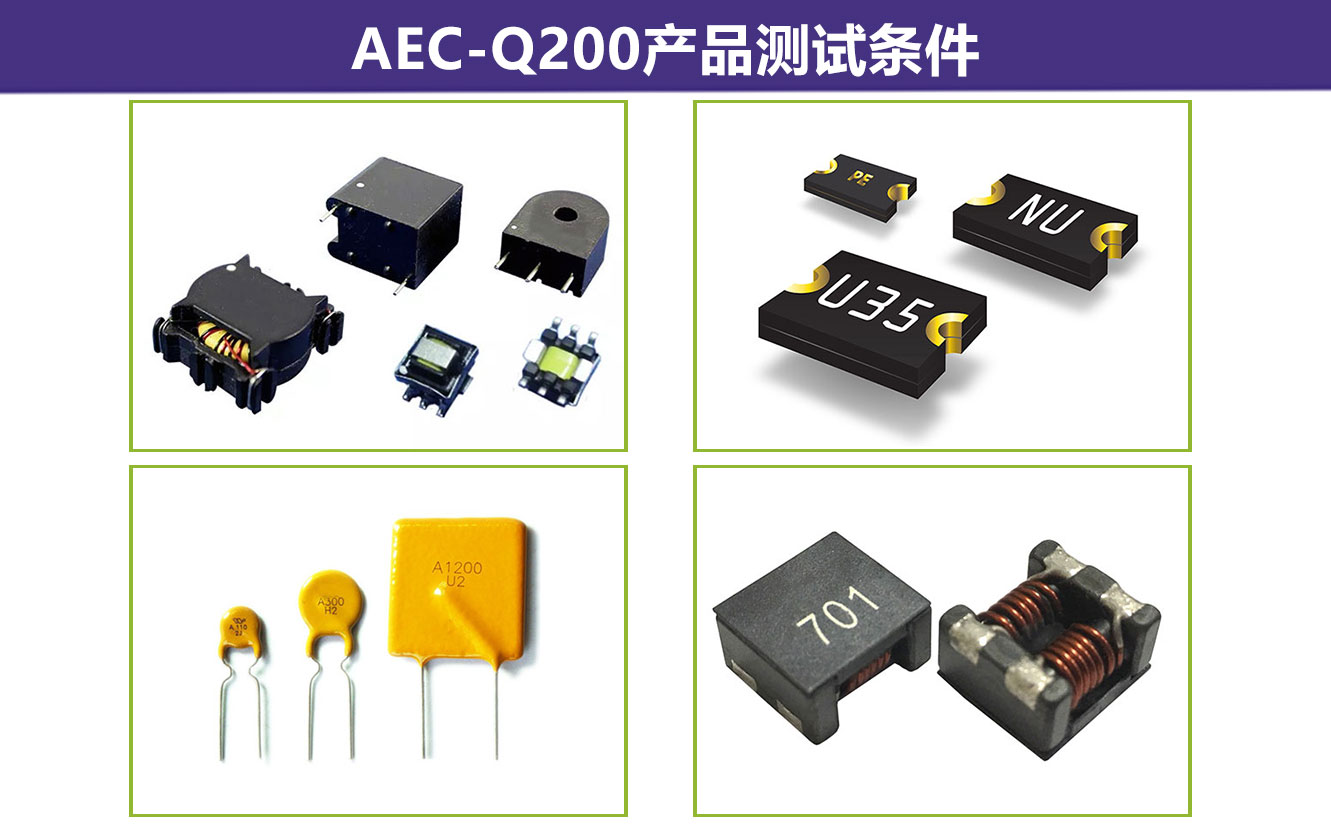

AEC-Q200各试验项目产品测试条件

1. AEC-Q200高温贮存(MIL-STD-202-108) 测试条件

薄膜电容、网路低通滤波器、网路电阻、热敏电阻、可变电容、可变电阻、陶瓷共识器、EMI滋扰抑制器、EMI滋扰过滤器：85℃/1000h

电感、变压器、电阻：125℃/1000h

变阻器：150℃/1000h

钽电容、陶瓷电容、铝电解电容：最大额定温度/1000h

2. AEC-Q200高温事情寿命(MIL-STD-202-108) 测试条件

网路低通滤波器、网路电阻：85℃/1000h

EMI滋扰抑制器、EMI滋扰过滤器：85℃/1000h/施加额定IL

钽电容、陶瓷电容：最大额定温度/1000h/ (2/3)负载/额定电压

铝电解电容、电感、变压器：105℃/1000h

薄膜电容：1000h/(85℃/125%额定电压、105℃&125℃/100%额定电压)

自恢复包管丝：125℃/1000h

电阻、热敏电阻、可变电容：125℃/1000h/额定电压

可变电阻：125℃/1000h/额定功率

变阻器：125℃/1000h/额定电压85％+ma电流

陶瓷共识器：85℃/1000h/额定VDD+1MΩ，并联逆变器，在每个晶体脚和地之间有2X的晶体CL电容

石英振荡器：125℃/1000h/额定VDD+1MΩ，并联逆变器，在每个晶体脚和地之间有2X的晶体CL电容

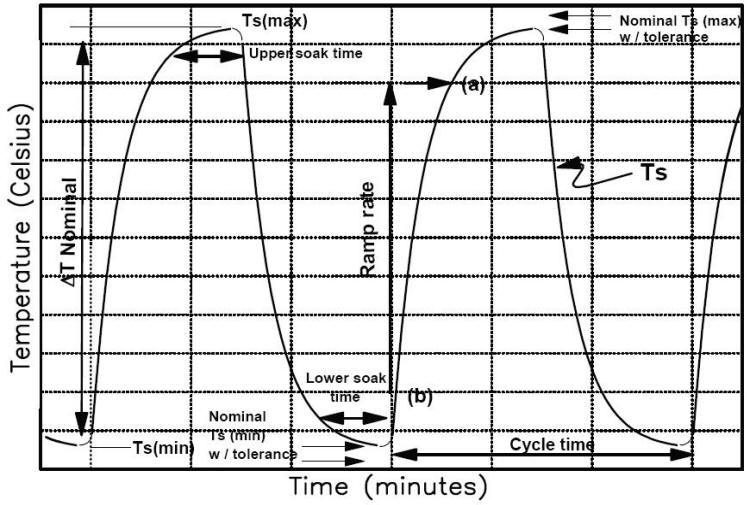

3. AEC-Q200温度循环(JEDEC22A-104) 测试条件

薄膜电容、可变电容、可变电阻、陶瓷共识器、EMI滋扰抑制器、EMI滋扰过滤器：-55℃(30min)←→85℃(30min)/RAMP(15℃/min)/1000cycles

钽电容、陶瓷电容、电阻、热敏电阻： -55℃(30min)←→125℃(30min) /RAMP(15℃/min)/1000cycles

铝电解电容：-40℃(30min)←→105℃(30min) /RAMP(15℃/min)/1000cycles

电感、变压器、变阻器、石英振荡器、自恢复包管丝：-40℃(30min)←→125℃(30min)/RAMP(15℃/min)/1000cycles

网路低通滤波器、网路电阻：-55℃(30min)←→125℃(30min) /RAMP(15℃/min)/1000cycles

4. AEC-Q200温度攻击(MIL-STD-202-107) 测试条件

自恢复包管丝：-40℃(15min)←→125℃(15min)/300cycles

5. AEC-Q200偏高湿度(MIL-STD-202-103)测试条件

钽电容、陶瓷电容：85℃/85%R.H./1000h/电压1.3～1.5V

电感&变压器：85℃/85%R.H./1000h/欠亨电

铝电解电容：85℃/85%R.H./1000h/额定电压

EMI滋扰抑制器、EMI滋扰过滤器：85℃/85%R.H./1000h/额定电压＆电流

电阻、热敏电阻：85℃/85%R.H./1000h/事情电源10%

自恢复包管丝：85℃/85%R.H./1000h/额定电流10%

可变电容、可变电阻：85℃/85%R.H./1000h/额定功率10%

网路低通滤波器&网路电阻：85℃/85%R.H./1000h/电压[网路电容(额定电压)、网路电阻(10%额定功率)]

变阻器：85℃/85%R.H./1000h/额定电压85％+ma电流

石英振荡器、陶瓷共识器：85℃/85%R.H./1000h/额定VDD+1MΩ，并联逆变器，在每个晶体脚和地之间有2X的晶体CL电容

薄膜电容：40℃/93%R.H./1000h/额定电压

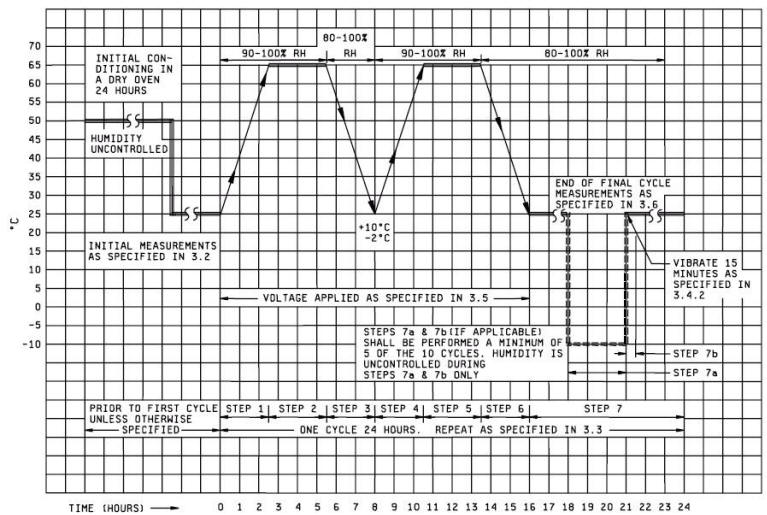

6. AEC-Q200湿度对抗(MIL-STD-202-106)测试条件

薄膜电容：(25℃←→65℃/90%R.H.*2循环)/18h→-10℃/3h，每一循环共24h，step7a&7b欠亨电

以上就是关于AEC-Q200产品测试条件的先容，若是您想相识更多关于AEC-Q200检测认证相关的知识，或者有电容、电感、变压器、包管丝等车规级元器件需要做AEC-Q200认证，接待联系广东太阳GG检测工程师！
