IEC60384认证电容器的分类及测试项目

文章泉源 : 广东太阳GG检测 揭晓时间：2019-04-24 浏览数目：

广东太阳GG检测是UL、TUV、CQC授权的第三方检测认证实验室 ，可提供GB/T6346、GB/T2693、IEC60384、IEC60252、UL60384、UL810标准的电容器UL认证、TUV认证、CQC认证检测和手艺咨询效劳 。

接下来广东太阳GG检测依据最新版的标准IEC 60384-14：2013先容抑制电源电磁滋扰用电容器（标准名称为抑制电源电磁滋扰用牢靠电容器）的分类及主要涉及电气清静的测试项目 ，强调该电容器在电气清静中的主要性 ，为相关企业接纳该标准提供指引 。

一、电容器先容
抑制电源电磁滋扰用牢靠电容器主要用于电气和电子装备 ，并跨接到电源线 ，且电源线之间的电压不凌驾1000V直流或交流有用值 ，或任一电源线与地之间的电压不凌驾1000V直流或交流有用值 ，频率不凌驾100Hz 。其作用是降低电气、电子装备或其他滋扰源爆发的电磁滋扰 。

1. 电容器分类

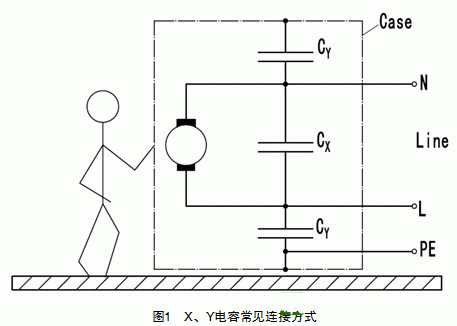

抑制电源电磁滋扰用电容器一样平常分为两类：X类电容器（capacitor of Class X）和Y类电容器（capacitor of Class Y） ，X类电容器一样平常跨接在电源线两头 ，Y类电容器一样平常是跨接在电源线与地之间（见图1） 。以是无论是X类电容器照旧Y类电容器都必需知足电气清静规则 ，尤其是Y类电容器还需要包管电气清静中的人身清静 。X类电容器和Y类电容器也因此常被称为安规电容器 。家用电器或其他电气装备所接纳的X类电容器和Y类电容都必需凭证抑制电源电磁滋扰用牢靠电容器的标准通过电气清静测试 。

X、Y电容常见毗连方法


1.1 X类电容器（capacitor of Class X）
X类电容器适用于在电容器失效时不会导致电击危险的场合 ，如跨接电源线两头 。X类电容器按叠加到电源电压上的峰值电压（在使用中可能遭受的）巨细分为两类：X1和X2（注：在最新版标准IEC 60384-14：2013中作废了X3类电容器） 。这个脉冲电压可以是由于外部线路受到雷击而引起 ，也可以是由于开关使用电容器的装备而引起 ？缃拥缭聪咧涞穆龀宓缪瓜喙赜诘缭聪哂氲叵咧涞穆龀宓缪沟 ，在依据标准对电容器举行耐久性试验前 ，需要先对举行脉冲电压测试 。详细施加的峰值脉冲电压值UP见表1 。

表1  X类电容器分类
小类使用时的峰值脉冲电压应用耐久性试验前施加的峰值脉冲电压
UP
X1>2.5kV
≤4.0kV		高脉冲应用CN≤1.0μF,
UP=4.0 kV
CN>1.0μF,
UP=4/ kV
X2≤2.5kV一样平常应用CN≤1.0μF,
UP=2.5 kV
CN>1.0μF,
UP=2.5/ kV


1.2 Y类电容器（capacitor of Class Y）
Y类电容器适用于在电容器失效时会导致电击危险的场合 ，如跨接电源线与地之间 ，这就要求Y类电容器能够遭受更高的脉冲电压 。Y类电容器凭证差别的应用分为Y1、Y2、Y4三类（注：在最新版标准IEC 60384-14：2013中作废了Y3类电容器） 。同样 ，在依据标准对电容器举行耐久性试验前 ，需要先对举行脉冲电压测试 。详细施加的峰值脉冲电压值UP见表2 。

表2  Y类电容器分类
小类跨接的绝缘类型额定电压规模耐久性试验前施加的峰值脉冲电压UP
Y1双重绝缘或增强绝缘≤500 VUP=8.0 kV
Y2基本绝缘或附加绝缘一样平常应用CN≤1.0μF,
UP=5 kV
CN>1.0μF,
UP=5/ kV
Y4基本绝缘或附加绝缘一样平常应用UP=2.5 kV

一个Y电容器可以跨接基本绝缘也可以跨接附加绝缘 。若是用两个Y2电容器或Y4电容器跨接基本绝缘和附加绝缘 ，则跨接的电容器应是相同的种别 ，具有相同的额定电压及相同的额定电容值 。

2. 毗连方法
抑制电源电磁滋扰用牢靠电容器的毗连方法有许多 ，以下是几种常见的电源电磁滋扰用电容器的结构模子 。
2.1 两引出端电容器 （two-terminal capacitor）

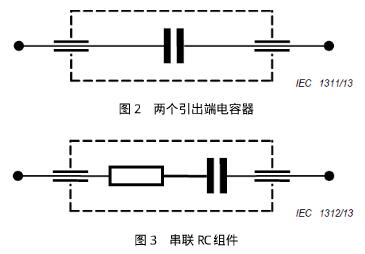

图2是一种具有两个引出端的抑制电磁滋扰电容器 ，图3是带有串联RC组件的抑制电源电磁滋扰用电容器组件 ，这是一种电阻器与X类或Y类电容器串联的功效组合 。当内容不矛盾时 ，应将“电容器”明确为“电容器或RC组件” 。

电容器的毗连方法


2.2 旁路电容器（by-pass capacitor）

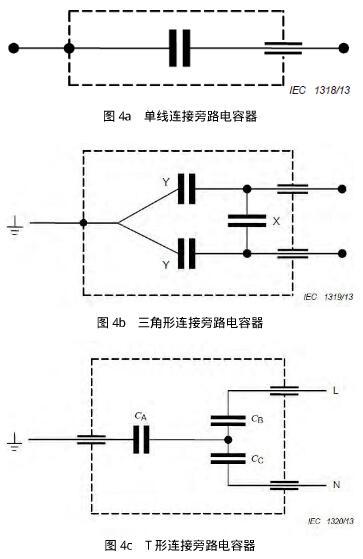

这是一种将电磁滋扰电流旁路的电容器 ，有三种常用的毗连形式：单线毗连、T形毗连和三角毗连 。单线毗连的电容器应使电容器装入一个接地的金属外壳内 ，金属外壳与电容器的一个引出端相毗连 ，如图4a所示 。三角形毗连的电容器由一个X类电容器和两个Y2类电容器按图4b所示的毗连成三角形网络 。T形毗连由CA、CB、CC三个电容器按图4c所示的毗连成T形网络 。三角形和T形在电气上是等效的（星形-三角形转换） 。在T形毗连中 ，X类电容器是由CB和CC串联组成 ，Y类电容器是由CA和CB以及CA和CC组成 。当T形毗连电容器提交试验 ，且划定电压施加在X类电容器两头 ，则电压应施加在接相线引出端和接中线引出端之间 。同样 ，当划定电压必需施加在Y类电容器两头时 ，这时电压应施加在接相线引出端与接中线引出端的毗连点和接地引出端之间 。
旁路电容器的毗连方法

三、电气清静测试
1. 耐电压测试
耐电压测试是X类和Y类电容器电气清静性的必测项目之一 ，主要是考察电容器在过电压时能否经得住攻击 ，X类和Y类电容器耐电压测试的电压值如表3所示 。其测试条件分为直流试验和交流试验 ，其中交流电压的条件为：50Hz或60Hz电压 ，以不凌驾150 V/s的速率从零升高到试验电压 ，试验时间从抵达试验电压值时最先盘算 ，在试验竣事时 ，试验电压应镌汰至靠近零 ，并且电容器通过一个适当的电阻放电 。
表3  电容器耐电压测试的测试电压
种别额定电压规模试验A试验B或C
X1
X2		≤1000V4.3UR (d.c.)2UR+1500 V(a.c.)
最小值为2000 V(a.c.)
Y1≤500V4000 V(a.c.)4000 V(a.c.)
Y2≥150V
≤500V		UR+1200 V(a.c.)
最小值为1500 V(a.c.)		2UR+1500 V(a.c.)
最小值为2000 V(a.c.)
Y4<150V900 V(a.c.)900 V(a.c.)
注：试验A为电容器引出端之间耐压测试 ，试验B或C为引出端与电容器外壳间耐压测试 。

2. 耐久性测试

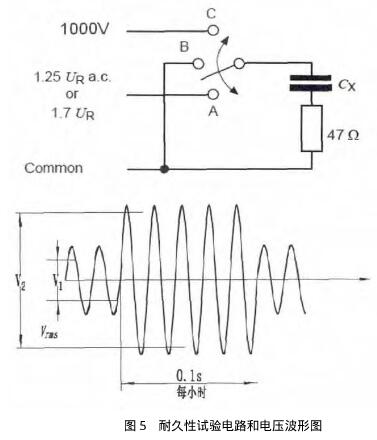

耐久性测试是在严酷的条件下审核电容器的寿命及容量转变情形 。耐久性测试时 ，电容器在上限温度和1.25UR（X2）或1.7UR的电压下遭受1000h的耐久性试验 ，在试验中每隔1h应将电压升高到1000V（有用值） ，一连0.1s 。该试验应通过一个47Ω的电阻施加到每个电容器上 ，试验电路和电压波形如图5所示 。
耐久性试验电路和电压波形图

3. 自燃性试验

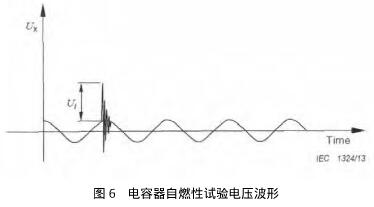

自燃性试验也称自动燃烧试验 ，主要是电容器在受到叠加在基波交流电压上的随机非同步的高压脉冲攻击时能否自燃 。试验电压波形如图6所示 。
电容器自燃性试验电压波形

其中 ，测试的基波交流电压为电容器的额定电压UR±5% ，所施加的高压脉冲的峰值Ui凭证电容器的种别选定 。关于Y2类电容器为5k% ，X1类电容器为 4k% ，X2类或Y4类电容器为2.5k% 。每个电容器样品共遭受20测这样电压的攻击 。

除以上三项试验 ，抑制电源电磁滋扰用电容器涉及电气清静的测试项目尚有绝缘电阻、稳态湿热、阻燃测试等 。在此纷歧一赘述 。通过以上的先容可以看出 ，抑制电源电磁滋扰用电容器的测试条件是很是严酷的 ，因此用于抑制电源电磁滋扰用的电容器必需是专用的X类或Y类电容器 ，并且需要经由专业的测试 ，不然电气清静性将得不到包管 。

四、竣事语
抑制电源电磁滋扰用电容器的作用是抑制来自于电气、电子装备或其他滋扰源爆发的电磁滋扰 ，被普遍应用于一些家用电器、医疗装备、工业控制系统的电子线路中 ，除了要知足抑制电源电磁滋扰的作用 ，更要知足电气清静标准 。因此在选用X、Y类电容器时要不但要凭证差别的应用场合选择合适的种别 ，更要选择通过电气清静测试的带有认证标记（如UL、VDE、CQC等）的电容器产品 。
