美国UL安规认证-电线电缆企业撬开西欧日市场的金钥匙

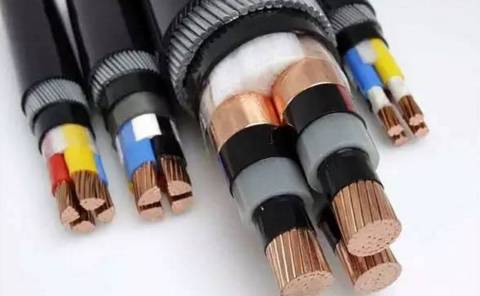

到现在为止，美国UL认证是电线电缆及相关行业的产品认证中最具影响力的国际产品认证机构，她以检测产品的防火性和防电击性能而著称，其权威性和着名度在整个电线电缆行业是无可替换的。因而不管是西欧客户也好，照昔日本客户也好，以及海内的着名商家都对其电线电缆供应商提出了必需通过UL认证的强制性要求，也是电线电缆厂家通往国际市场必不可少的金钥匙。

电线电缆UL认证常见认证标准：UL817，UL62，UL764，UL758，UL444。

电线电缆申请UL认证需要按对应的认证标准做安规测试，那么电线电缆UL认证都有哪些测试项目呢？广东太阳GG检测是UL授权的UL认证检测机构，能提供电线电缆UL认证检测效劳，接下来为各人先容电线电缆UL认证的测试项目。

一、导线
1、导体电阻：除TPT、TS和TST等锡芯电线外，UL不要求丈量电线电缆产品的导体电阻。
2、线径：通常电线电缆的线径都是偶数AWG，如18AWG、16AWG等，奇数AWG电线属于特殊破例。
3、决议导体截面积的要领有二种：
A、丈量每一根绞合芯线截面积之和，丈量时至少要取7根苡线直径的平均值作为平均芯线直径。
D以Mils盘算：导体截面积CMA=nd2（CMA：Circular Mil Area)
以毫米盘算：导体=0.7854*nd2
其中n为导体结构中芯线的根数。芯线直径的丈量：凭证UL1581第200节，每根芯线直径须使用精度抵达0.01mm(0.001英寸），两个端面都是平面的千分尺举行丈量。
B、称重法，见UL1581第210节。
丈量历程中发明丈量值小于要求值（UL1581，Table20.1),可用两种要领中的另一种加以证实。（注：DC电阻丈量法不可用来作为丈量CMA的最终判断标准）。

关于导体绝缘厚度：
1、丈量工具：千分尺
常用的千分尺，丈量端面均为平面，最小读数：0.01mm
端面为1.98*9.5mm，荷重10g的荷重千分尺（导体绝缘厚度）
平均绝缘厚度的丈量：距端线10英寸最先，每10英寸为一个丈量点，丈量5个点处导线的外径，导体的直径。
绝缘厚度=（导线外径-导体直径）/2
将5个点处的绝缘厚度平均即获得平均绝缘厚度。

关于最小绝缘厚度的丈量：
丈量工具：pin-gauge千分尺,注重此要领适用于18AWG或更大线径的导线结构。截取一段抽出芯线导体的绝缘体，将其安排在千分尺的pin上。丈量时先将荷重轻轻抬起，并缓慢转动绝缘体，读取最小值即视作导线绝缘体最小厚度。关于小于18AWG的导线，可接纳读数显微镜要领。

2、丈量工具，读数显微镜
取样时，小心抽取所有导体芯线，沿导线绝缘体偏向笔直切片，在显微镜下丈量最薄处的厚度，作为导体绝缘层的最小厚度。
通常将读数显微镜（精度为0.001mm)的丈量效果作为最终的参考标准。现实丈量时发明一卷电线丈量的最小厚度小于划定值多过2Mils，判断该卷电线缺乏格。若丈量值小于划定值不凌驾2Mils,应在该卷电线上相距1英尺处抽取两个样丈量，若是其中1个效果小于最小值，该卷电线判为缺乏格，若两个丈量值均达标，判为及格。

关于外被：
平均外被厚度
沿线身丈量相距离英寸的5个点处外被的外径以及成缆直径，外被厚度=（外被外径-成缆直径）/2
平均外被厚度为5个点丈量值的平均。
外被最小厚度：同导线最小绝缘厚度。外被内外貌须先小心抛磨打平，再使用荷重85g,丈量截面直径6.4mm的荷重千分尺丈量。
读数显微镜丈量：要领同导体绝缘厚度丈量要领。
常见电线的平均厚度和最小厚度的比照表。见UL62，Table:16.2,16.4,16.6,16.8.

关于绞距：
1.芯线绞距
取芯线10个绞合的间距的平均值作为芯线平均绞距，丈量时去除约莫十个绞合长度的绝缘外皮，取任何一支芯线为工具举行丈量。注重在去皮时不要损伤芯线，造成芯线断线。
2.导线绞距
同样取导线的10个绞距长度举行平均，作为平均导线绞距，取样时要注重由于导线绞适时的内应力一扭力很大，去除外被时可能造成原绞合结构的松散。为此，取样时先预留一段护套线不去除外被，再沿线缆偏向用利刀片拉掉部分外被，最好是以能看到待测导线，而导线与外被连系得仍很细密为宜。将样品平放拉直，量取某一导线十个绞合点之间的距离作为绞距，由于成缆时由于应力的关系，成形外被后原绞合距离会增添。

种种芯线最大绞距拜见UL62。种种线径的导线最大绞距拜见UL62

二、燃烧测试
电线燃烧品级及测试要领比照表

三、耐电压测试
电缆中各导线间应施加UL62Table51.1相对应的电压，加压时应在10S至60S钟内缓慢将电压由零加到额定值，坚持1分钟。判别标准为在升、降压以及坚持时代，Hi-pot机电路报警。另一方面，绝缘电阻测试在某种程序上也能爆发类似效果，以是先举行耐电压测试是一种起劲的轻盈测试泄电的要领。

四、火花测试
关于单芯电源线，如CXTW线，耐电压测试即为火花测试，而关于多芯电源线，一样平常生产测试中也可以用火花测试取代耐电压测试。
火花测试要点：
火花试验机
（1）镀铬铜珠练长度、位置：拜见Table900.1,从横向和纵向对珠练的距离，排列方法等举行了划定，一样平常生产中须按期检查珠练是否掉落，如发明有部分不全，应实时加以替换。
（2）火花机V型测试槽长度L、测试频率、生产电线最大出线速率的关系，见Table900.2.可见事情频率提高，出线速率可以大幅提高，生产效率也可大大提升。
（3）线路接地：坚持导体以及放、收线轮与火花机接地优异。

放线端为裸铜线：放线端接地，收线端不必接地，电线的导通性不须测试。
放线端为绝缘导线：导线与收线、放线轮导通毗连，收线、放线端均须接地。关于10AWG或更细导线，不必测试导通性能。
测试电压：见Table900.2

五、绝缘电阻测试
1、通俗电线电缆
绝缘高阻计直流电压调理为100-500V，长度为50FT-5000FT的电线在水槽中浸泡2小时，高阻计的一个电极毗连到水槽的铜板电极上，另一电极毗连到待测的电线导线上。丈量时间为60秒，及格标准为15.6℃时1000英尺电线的绝缘电阻大于2.5M.
将10 ℃-29.4 ℃水温的丈量值折算为15.6 ℃、长度为1000英尺的值：
R*L*M*TCF
1000
R：高阻计读数 L：实测电线长度
M：高阻计倍率 TCF：温度修正系数
TCF比照表可拜见UL1581 Table52.1

2、常用户外型“w”电线电缆，如SPT-2W，SJTW，CXTW等。
短时间绝缘电阻的测试要领与通俗型电线电缆相同，但及格判断标准完全差别，“W”型电线阻值要高得多。如CXTW22AWG，及格标准为15.6 ℃225M/1000英尺。
（1）判断标准
SPT-2W，SPT-1W，XTW以及CXW，拜见UL62Table35.1
SJTW等护套线，拜见UL62Table32.1
表中所列的绝缘电阻为15.6 ℃下短时间浸水阻值，另外还需举行50 ℃升温长时间浸水测试其绝缘电阻。
（2）TCF简直定
首先要确定阻抗因子C，再从UL62Table33.1中找出响应的M因子，套用前面公式，即可求出阻抗。
注：关于护套电缆，如SVT，SJTW，表中所列的绝缘电阻为护套内各导线间绝缘电阻，以是在丈量时，需将护套外被切除后再浸水测试。
阻抗因子C的决议：拜见UL62第34节。

原理：在两个样品升温顺降温的历程中，丈量5个牢靠温度点的阻值，在半对数坐标上作图，推算出15.6 ℃时的阻值，再读出16.1 ℃的阻值，两者相除即可求出C值。

六、老化前和老化后拉伸测试
1、怎样决议测试机的拉伸速率？

拉伸速率：在UL1581第50节各表中未特殊指明拉伸速率时，通常情形下速率为500+25mm/min.

2、怎样决议材质的拉伸指数？
UL62现在已将通例可弯曲软线的物性归结在Table5.2(绝缘体）和Table7.2（外被）中。
已往所有电线塑料材质的物性所有列入UL1581 Table50系列。例如SPT-2，105 ℃电线，其物性要求为：SPT-2为Integral PVC电缆，故应用UL62Table15.1或UL1581 Table50182。105 ℃对应的CLASS是2.11,拉伸指数为老化前拉伸率100%，抗张强度1500ibf/m2。136 ℃，7天的老化后拉伸率为之前的65%，抗张强度为老化前的85%。而关于半硬PVC而言（SR-PVC），凭证UL1581Table47.1,拉伸指数在Table50183中列明，即老化前，拉伸率100%，抗张强度3000ibf/m2,老化后百分比划分为70%，70%。

3、测试样品的制备

办法：截取一段待测试
（1）丈量其导体直径，绝缘（或外被）层厚度；
（2）小心去除绝缘层包裹的导线和其它填充物，检查绝缘表皮完好无损。
关于外被样品，用抛光磨平机小心磨平外被的内外貌，直至内外貌高低部位平滑即可。关于周长划分为4mm或6mm的外被，可用ASTM dieD或 ASTM dieC的哑铃片器制备哑铃状样品。
（3）样品上相距1英寸两头作标记，以便测试历程中丈量其拉伸情形。测试机的上下拉爪的夹持位置距离标记线匀称，不凌驾1/2英寸。

4、盘算
（1）关于规则的管状试样，截面积A为：
A=00.7854(D2-d2)
D:导线外径，d：导体直径
（2）关于不规则内壁试样，面积A：
W
163.87G
W：10英寸样品的重量，以克计； G：材质比重；
A：截面积，以平方英寸计。 注：哑铃片状外被样品。
截面积A=外被平均厚度*宽度
（3）比重G的丈量
10英寸长的材质，按下图方法制备样品，丈量前样品须在纯净酒精中浸没。主要是为阻止样品内壁上空气的保存。
丈量W1：空气中样品的重量；
W3：为直径小于0.127mm绑捆铜丝的重量。
W1
W1- W2+ W3
（4）抗张强度 S=P/A
P为拉断试样的实力

5、对老化炉的要求
凭证ASTM D5423-93（II型）和ASTM D5374-93标准：使用高速循坏、空气，坚持试样周围空气中氧含量在正常水平，循环空气的速率应抵达每小时100-200次空气交流，温度坚持在+1.0℃。

七、其它试验简介
1、抗紫外光测试
在720小时电弧和淋雨交替施行后，试样试验前后伸长率、抗张强度均不应小于未试验样品丈量值的80%，本试验适用于“W”户外级电线电缆（包括单线、护套、平行线）。

2、浸油试验
将试样浸泡在一定温度、特定油质、一准时间的情形下，浸泡后试样的抗强强度、拉伸率应坚持在浸泡前试样测试值的一定百分比。

3、绝缘层细密度试验
分为节日灯线单导体绝缘层细密度和整体结构平行线导体绝缘层细密度两种试验要领；ぬ椎缋孪呙挥写讼钜。例如：XTW线，先截取一段11英寸长的电线，将中心绝缘纵向切开，成为单导体电线结构，参照CXTW线执行即可。

4、外貌印字牢靠度试验
分为老化前和老化后牢靠度试验。生产线测试和UL现场测试都采 用老化前测试。而送样测试都接纳老化后测试。
压块荷重450g,端面25*50mm，测试面为绒布，在外貌印字面举行三个完整的往返磨擦，检查印字是否剥落。

5、抗拉试验
关于18AWG和17AWG的电源延伸线等护套缆线，能包管在遭受划定荷重1分钟后，各内芯线不应断线。

6、护套外貌绝缘电阻
外貌清洁的护套线，相距0.5英寸的两个铜箔电极间施加500V DC电压1分钟，其绝缘电阻应坚持大于100MΩ。

以上就是关于电线电缆UL认证测试项目的先容，若是您有(UL817，UL62，UL764，UL758，UL444)标准电线电缆需要申请UL认证，请联系广东太阳GG检测工程师！
