在电子产品全生命周期中，短路失效主要源于：
1. 设计缺陷：线路间距缺乏、绝缘层设计薄弱
2. 质料异常：PCB基材离子迁徙、元器件内部金属扩散
3. 制程不良：焊锡桥连、金属碎屑残留、钻孔毛刺
4. 情形应力：温湿度转变引发的电化学侵蚀、机械振动导致的导体接触
5. 过载损伤：浪涌电流引发的线路熔融
本机构接纳国际通行的失效剖析流程：
1. 电性能验证：IV曲线测试/绝缘电阻丈量定位失效区域

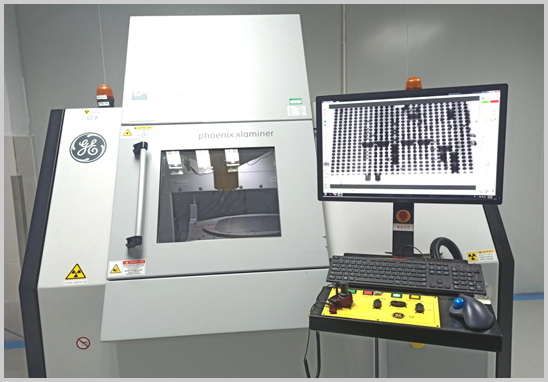

2. 无损检测层：X-RAY断层扫描(区分率达0.5μm)+红外热成像剖析
3. 破损性验证层：
- 金相显微镜举行微观结构视察（5000倍放大）
- SEM/EDS联用实现元素因素面漫衍剖析
- 聚焦离子束(FIB)制备纳米级截面样品
| 产品种别 | 典范失效模式 | 检测重点 |
| 高密度PCB | 微短路/CAF效应 | 导通孔铜层完整性剖析 |
| 车规级芯片 | 键合线塌陷/封装分层 | 热机械应力模拟测试 |
| 消耗类PCBA | 锡须生长/导电异物迁徙 | 可焊性测试+污染度检测 |
四步检测流程：
1. 外观检查（依据IPC-A-610标准）
2. 电参数验证（JESD22-A108规范）
3. X-RAY/B超联合定位
4. 微观形貌与因素剖析
判断标准系统：
- GB/T 4937半导体器件机械情形试验标准
- AEC-Q200车用元件验证规范
- MIL-STD-883军用元器件测试要领
1. 咨询相同：确认检测需求及样品状态
2. 计划制订：制订检测计划并签署协议
3. 实验剖析：开展多维度检测并纪录数据
4. 报告体例：天生包括失效机理、刷新建议的完整报告
5. 报告交付：提供纸质/电子版双版本，支持手艺解读
