为了确保被动电子元件在汽车应用中的高性能和耐用性，汽车电子委员会(AEC)制订了AEC-Q200标准，标准涵盖了电容器、电阻、电感、石英晶体等多种被动电子元件，界说了一系列严酷的测试要求和条件，模拟这些元件在现实应用中可能遇到的种种卑劣情形
。

通过严酷的AEC-Q200认证测试，被动电子元件能够更好地顺应汽车应用中的种种严酷情形，提升车辆的清静性、可靠性和用户体验
。

AEC-Q200标准概述

AEC-Q200全称为“Automotive Electronics Council Quality - Stress Test Qualification for Passive Components”，主要关注于确保被动电子元件在汽车应用中的高性能和耐用性

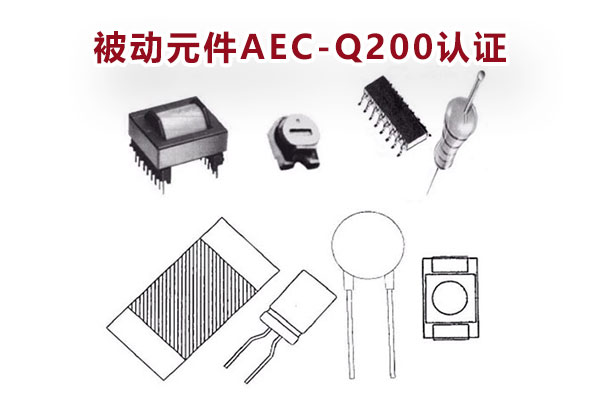

。这包括但不限于电容器（如钽电容、陶瓷电容、铝电解电容、薄膜电容）、电阻、电感、石英晶体、陶瓷谐振器、铁氧体EMI滋扰抑制器、聚合自恢复包管丝等
。

该标准界说了一系列严酷的测试要求和条件，用以模拟汽车电子元件在现实应用中可能遇到的种种卑劣情形，包括崎岖温循环、温度攻击、湿度、机械振动、机械攻击、耐焊接热、耐溶剂性等
。这些测试旨在验证被动元件能否在汽车所处的极端温度规模（通常为-40°C至+125°C或更宽）以及高强度振动等条件下坚持稳固的事情性能和恒久可靠性，从而包管汽车电子系统的清静和功效完整性
。

AEC-Q200情形试验条件

AEC-Q200的情形试验条件主要依据MIL-STD-202与JEDEC22A-104规范来制订
。差别元件的试验温度和施加电源（电压、电流、负载）要求有所差别
。以下是种种被动元件在AEC-Q200认证中需要举行的主要情形试验项目及其条件：

1. 高温贮存（MIL-STD-202-108）

    - 薄膜电容、网络低通滤波器、网络电阻、热敏电阻、可变电容、可变电阻、陶瓷共识器、EMI滋扰抑制器、EMI滋扰过滤器：85℃/1000h；

    - 电感、变压器、电阻：125℃/1000h；

    - 变阻器：150℃/1000h；

    - 钽电容、陶瓷电容、铝电解电容：最大额定温度/1000h
。

2. 高温事情寿命（MIL-STD-202-108）

    - 网络低通滤波器、网络电阻：85℃/1000h；

    - EMI滋扰抑制器、EMI滋扰过滤器：85℃/1000h/施加额定IL；

    - 钽电容、陶瓷电容：最大额定温度/1000h/(2/3)负载/额定电压；

    - 铝电解电容、电感、变压器：105℃/1000h；

    - 薄膜电容：1000h/(85℃/125%额定电压、105℃&125℃/100%额定电压)；

    - 自恢复包管丝：125℃/1000h；

    - 电阻、热敏电阻、可变电容：125℃/1000h/额定电压；

    - 可变电阻：125℃/1000h/额定功率；

    - 变阻器：125℃/1000h/额定电压85％+ma电流；

    - 陶瓷共识器：85℃/1000h/额定VDD+1MΩ，并联逆变器，在每个晶体脚和地之间有2X的晶体CL电容；

    - 石英震荡器：125℃/1000h/额定VDD+1MΩ，并联逆变器，在每个晶体脚和地之间有2X的晶体CL电容
。

3. 温度循环（JEDEC22A-104）

    - 薄膜电容、可变电容、可变电阻、陶瓷共识器、EMI滋扰抑制器、EMI滋扰过滤器：-55℃(30min)←→85℃(30min)/RAMP(15℃/min)/1000cycles；

    - 钽电容、陶瓷电容、电阻、热敏电阻：-55℃(30min)←→125℃(30min)/RAMP(15℃/min)/1000cycles；

    - 铝电解电容：-40℃(30min)←→105℃(30min)/RAMP(15℃/min)/1000cycles；

    - 电感、变压器、变阻器、石英震荡器、自恢复包管丝：-40℃(30min)←→125℃(30min)/RAMP(15℃/min)/1000cycles；

    - 网络低通滤波器、网络电阻：-55℃(30min)←→125℃(30min)/RAMP(15℃/min)/1000cycles
。

4. 温度攻击（MIL-STD-202-107）

    - 自恢复包管丝：-40℃(15min)←→125℃(15min)/300cycles
。

5. 偏高湿度（MIL-STD-202-103）

    - 钽电容、陶瓷电容：85℃/85%R.H./1000h/电压1.3～1.5V；

    - 电感&变压器：85℃/85%R.H./1000h/欠亨电；

    - 铝电解电容：85℃/85%R.H./1000h/额定电压；

    - EMI滋扰抑制器、EMI滋扰过滤器：85℃/85%R.H./1000h/额定电压&电流；

    - 电阻、热敏电阻：85℃/85%R.H./1000h/事情电源10%；

    - 自恢复包管丝：85℃/85%R.H./1000h/额定电流10%；

    - 可变电容、可变电阻：85℃/85%R.H./1000h/额定功率10%；

    - 网络低通滤波器&网络电阻：85℃/85%R.H./1000h/电压[网络电容(额定电压)、网络电阻(10%额定功率)]；

    - 变阻器：85℃/85%R.H./1000h/额定电压85％+ma电流；

    - 石英震荡器、陶瓷共识器：85℃/85%R.H./1000h/额定VDD+1MΩ，并联逆变器，在每个晶体脚和地之间有2X的晶体CL电容；

    - 薄膜电容：40℃/93%R.H./1000h/额定电压
。

6. 湿度对抗（MIL-STD-202-106）

    - 薄膜电容：(25℃←→65℃/90%R.H.*2cycle)/18h→-10℃/3h，每一cycle共24h，step7a&7b欠亨电
。

AEC-Q200认证机构

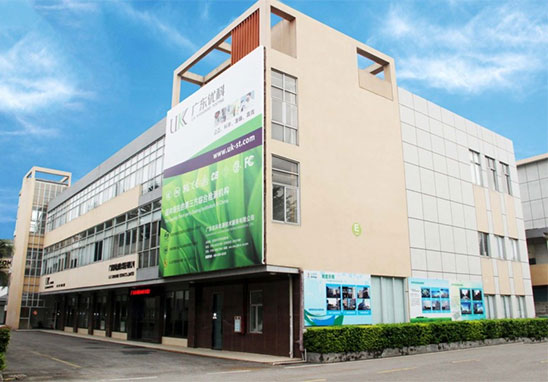

太阳GG检测是专业的第三方AEC-Q200认证机构，实验室具备AEC-Q200标准CNAS全项检测资质和CNCA发证能力，可提供电容、电阻、电感、变压器、晶振、包管丝等被动电子元件AEC-Q200认证效劳
。太阳GG检测拥有众多被动元件测试专家和富厚的实验装备，致力于资助您的产品知足AEC-Q200标准要求
。我们提供具有差别性的高附加值效劳，并以最短的项目交付时间知足您与被动组件产品相关的州测试、磨练、认证和包管需求
。
