在GB 4706.1-2005《家用和类似用途电器的清静 第1部分：通用要求》（IEC 60335-1:2004 ，IDT ）标准中 ，PTC热敏电阻器是否需要模拟短路故障试验?

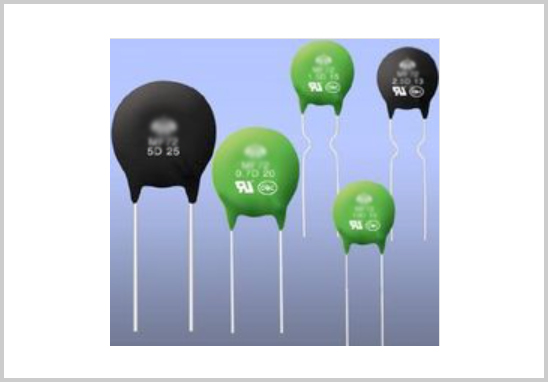

图1 正温度系数电阻器
笔者以为 ，PTC电热元件不需要模拟短路故障试验（GB 4706.1-2005标准19.11.2条款） ，而一样平常的阶跃型正温度系数PTC-S（也称自恢复包管丝PTC）要模拟短路故障试验。

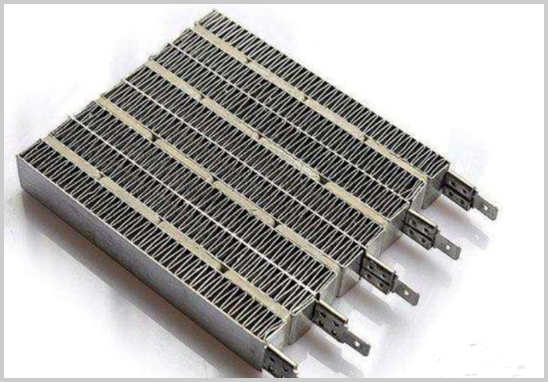

图2 PTC电热元件

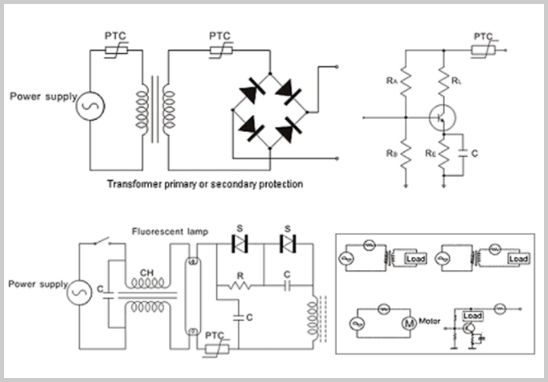

例如图3电路图所示的PTC正温度系数电阻器起 ；ぷ饔。值得指出GB 4706.1-2005标准19.11.3条款“双重失效”试验要求在PTC-S失效的情形下重复先前做过的非正常试验。
图3 自恢复包管丝PTC
依据GB/T 7153（idt IEC 60738-1）并经由严酷的电子元件判断批准和质量评定系统IECQ认证的阶跃型正温度系数PTC-S不需要模拟短路故障试验。一样平常在市场上有认证的PTC-S是按第五种模式“型式试验 + 工厂检查 + 获证后监视”认证 ，很少有制造商申请IECQ认证的 ，由于获证后监视的频次较高 ，并且监视中要抽样给回认证机构100%项目检测 ，用度较高。
GB 4706.1-2005《家用和类似用途电器的清静 第1部分：通用要求》（IEC 60335-1:2004 ，IDT ）标准
19.11.2……
正温度系数电阻器若是在制造商划定规模内使用 ，则不短路。可是 ，PTC-S热敏电阻要被短路 ，切合GB/T 7153（idt IEC 60738-1）的除外。
GB/T 7153-2002/IEC 60738-1:1998《直热式阶跃型正温度系数热敏电阻器 第1部分：总规范》标准
1.1 规模
本标准划定了绝缘和非绝缘的阶跃型正温度系数热敏电阻器的术语和试验要领 ，这类电阻器一样平常由铁电半导体质料制成。
本标准划定了用于电子元件判断批准和质量评定系统详细规范的标准术语、磨练程序和试验要领。
2.2.3 热敏电阻器
电阻值随其电阻体温度泛起显著转变的热敏感半导体电阻器。
2.2.4 正温度系数PTC热敏电阻器
在热敏电阻器特征的有用部分 ，其电阻值随温度的增添而增添的热敏电阻器。
2.2.5 阶跃型正温度系数PTC-S ， 以下本文简称为PTC热敏电阻器
当温度增添到某一特定值时 ，电阻值泛起阶跃式增添的热敏电阻器。
PTC热敏电阻用具有二次效应 ， 这是必需注重的。
