太阳GG

灼热丝测试目的及适用规模

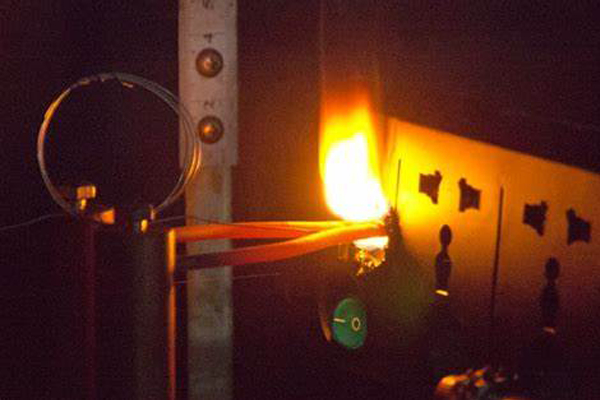

为了测试电子电器产品在事情的时间的稳固性，当部件或零件在故障或过载情形下，可能抵达过高的温度或点燃它们周围的零件，使用模拟手艺评定其着火危险性。

灼热丝测试适用于电工装备及其组件和零部件，还适用于固体绝缘质料或其他固体可燃性子料。如：开关外壳、继电器、插座等。

灼热丝测试标准

GB/T5169.10-2017/IEC60695-2-10:2013 《电工电子产品着火危险试验 第 10 部分:灼热丝/热丝基本试验要领 灼热丝装置和通用试验要领》

GB/T5169.11-2017/IEC 60695-2-11:2014 《电工电子产品着火危险试验 第 11 部分：灼热丝/热丝基本试验要领 制品的灼热丝可燃性试验要领》

GB/T 5169.12-2013/IEC 60695-2-12:2010+A1:2014 《着火危险试验 第 2-12 部分：灼热丝/热丝基本试验要领 质料的灼热丝可燃性指数(GWFI)试验要领》

GB/T5169.13-2013/IEC 60695-2-13:2014 《电工电子产品着火危险试验 第 13 部分灼热丝热丝基本试验要领 质料的灼热丝起燃温度(GWIT)试验要领》

灼热丝测试术语界说

灼热丝可燃性指数（GWFI）

为了GWFI——glow-wire flammability index

用标准化试验要领测得的受试质料在知足以下情形时的最高温度：

a) 不起燃，或若是起燃，在一开灼热丝后30 s内熄灭且未所有烧；

b) 若有熔融滴落物，其不会引燃包装绢纸。

灼热丝起燃性温度（GWIT）

GWIT——glow-wire ignition temperature

比用标准化试验要领测得的受试质料在知足以下情形时的最高测试温度高25K(或30K)的温度：

a）不起燃

b）若是任何一次火焰的一连或一连燃烧时间不凌驾5 s，且试样没有被所有烧尽。

起燃  ignition

一连时间凌驾5s的燃烧

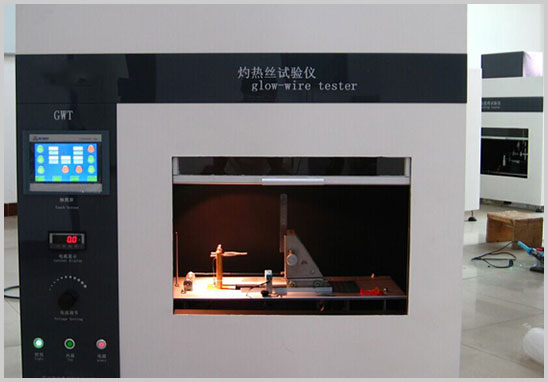

灼热丝测试样品要求

质料测试样品尺寸要求

试验样品可接纳几种方法制成：压塑，注塑或浇注，或从板材等有足够大平面的制品部件上切割而成。

平面部分的尺寸应为：长：≥60mm；宽(夹具内侧)：≥60mm。

可燃性通常随受试质料的厚度而改变：首先厚度0.75mm±0.1mm、1.5mm±0.1或3.0mm±0.2mm。

凭证本试验的要求评定可燃性通常需要一组数目为10个的试验样品。

制品测试尺寸要求

并不是所有的制品和制件都能拿来做灼热丝试验，如小部件。

部件在一个直接为15mm的圆内能够完全睁开每个外貌，或外貌的某些部分睁开直接为15mm的圆之外，可是任何部分都不适合安排一个直径为8mm的圆。

注：当检查外貌时，忽略外貌上的突出部分和最大面积直径不大于2mm的孔。

若是可能，试验样品应该是一个完整的制品。

若是试验不可在完整的制品上举行，或除非有关规范尚有划定，则可接纳下列要领之一：

a）在需要磨练的部件中切下一块；

b）在完整的制品上开一小孔使其与灼热丝接触；

c）从完整的制品中取出需要磨练的部件，举行单独试验。

灼热丝测试效果判断

灼热丝可燃性指数（GWFI）判断

若是试验样品没有起燃或者知足下面两个条件，则以为经受住了本试验：

a）若是试验样品的火焰或灼热在移开灼热丝之后的30s内熄灭，和；

b）包装绢纸没有起燃。

应按下述方法纪录GWFI：例如，对3mm厚的试验样品，试验温度为850℃，则纪录为：GWFI：850/3.0

若是不知足上述两个条件或者两个条件之一，则需要选一个较低的试验温度，用一个新试验样品重复试验。

灼热丝起燃性温度（GWIT）判断

应确定施加灼热丝时代试验样品的起燃温度。将比一连三次试验均未引起试验样品起燃的灼热丝顶部最高温度高25K（900℃~960℃之间高30K）的试验温度纪录为GWIT。

应按下述方法纪录GWIT：例如，对3.0mm厚的试验样品，没有造成起燃的最高试验温度为825℃，则纪录为：GWIT：850/3.0。

灼热丝测试CNAS检测报告办理流程

1. 前期咨询：提供需委托检测项目、测试条件或测试标准；

2. 评估报价：凭证检测要求、样品规格及参数评估报价；

3. 填写委托书：向太阳GG提倡检测申请，填写委托书（会有专人指导填写）；

4. 付款及提供样品资料：凭证协定报价支付用度，按要求提供足够数目的样品及产品资料；

5. 安排检测：按委托要求对产品举行检测；

6. 出具报告：依据检测数据出具cnas检测报告，将报告、发票及样品回寄客户。
