防水试验是常见的情形可靠性试验项目，通过模拟户外或使用情形卑劣的场景，对电子产品及装备举行防水能力测试，常用来测试样品外壳、密封件在试验后，能否包管优异的事情性能。

一、防水试验的要领

当今较量权威的军用及民用防水试验的要领主要有：

GB/T 2423.38 / IEC60068-2-18 《电工电子产品情形试验 第 2 部分：试验要领 试验 R：水试验要领和导则》；

GB/T 4208 / IEC60529 《外壳防护品级(IP 代码)》；

GJB 150.8A 淋雨试验；

MIL-STD-810G：506.4 Rain。

二、对试验装备的要求

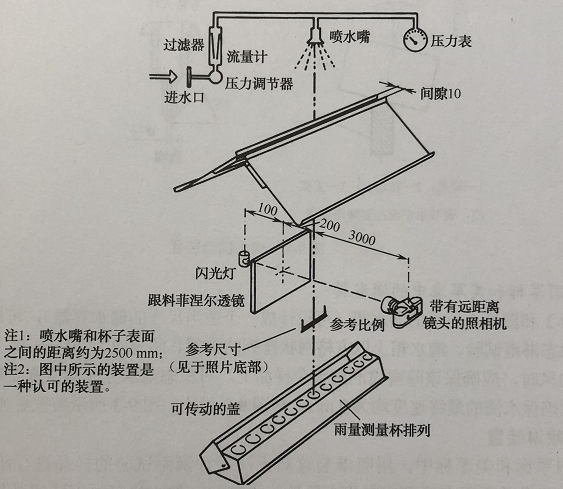

1．人造雨试验装备

样品的牢靠装置（支架）应小于样品的底面积，牢靠装置（支架）现实是一个能以1转/min的旋转速率转动的转台，转台轴线与样品轴线的偏心距为100mm。也可是一不转动的台子，但其支架能在任何试验位置上夹住样品。

2．滴水装置

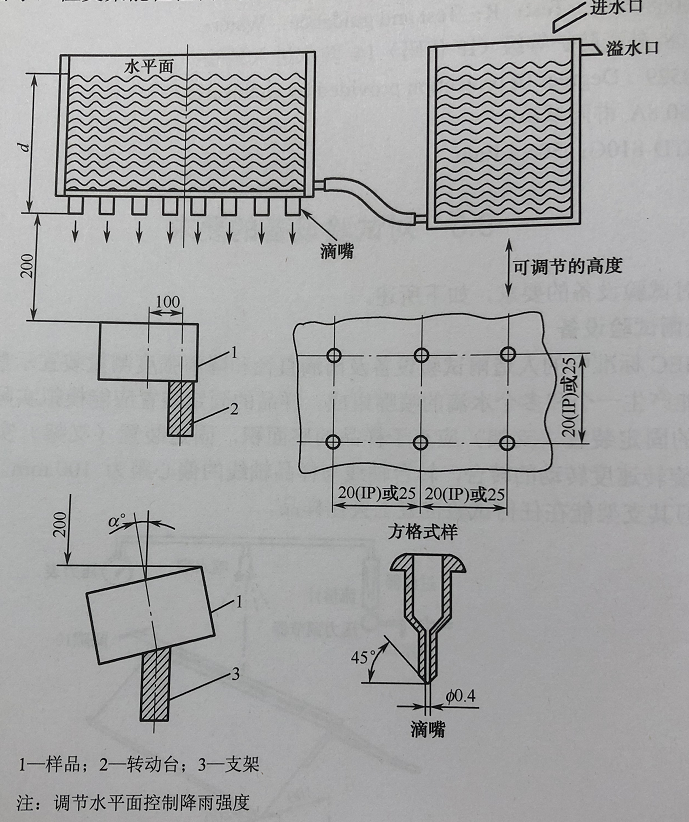

（1）国标和IEC标准中的滴水箱

滴嘴距离尺寸应为20mm或25mm，底部至样品的最高距离应能调至0.2m或2m，底部的面积要大于样品的俯视图。安排样品的转台以1rpm的速率转动，偏心距（转台轴线与样品轴线的距离）为100mm。也可以是一个不转动的台子，但支架能在任何试验位置上夹住样品。

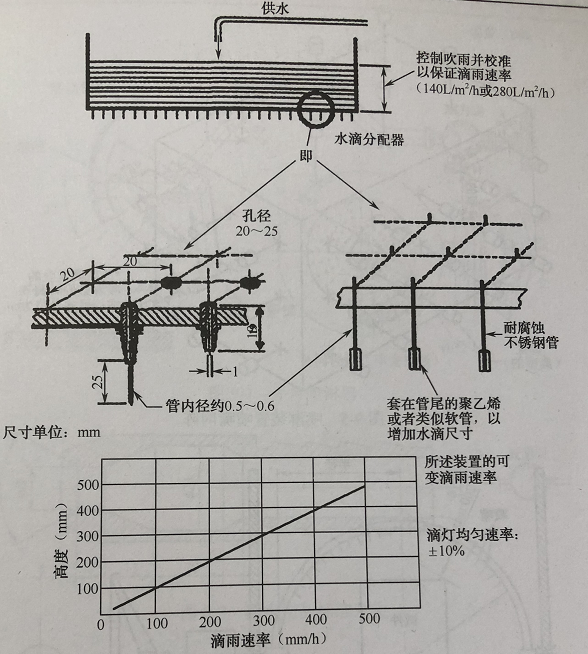

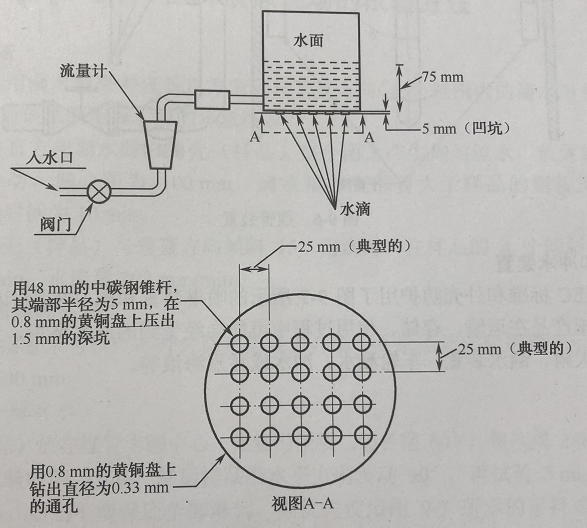

（2）国军标和美军标中的滴水箱

可用于带风源的淋雨试验和稳态淋雨试验。滴水箱上以方格网状排列的滴嘴其距离应为20mm或25mm。当伴有划定风速的风时，应确保该降雨喷洒到整个样品上。对稳态雨水分派器位置要足够高，接纳的滴水高度应确保水滴的最终速率均为9m/s。

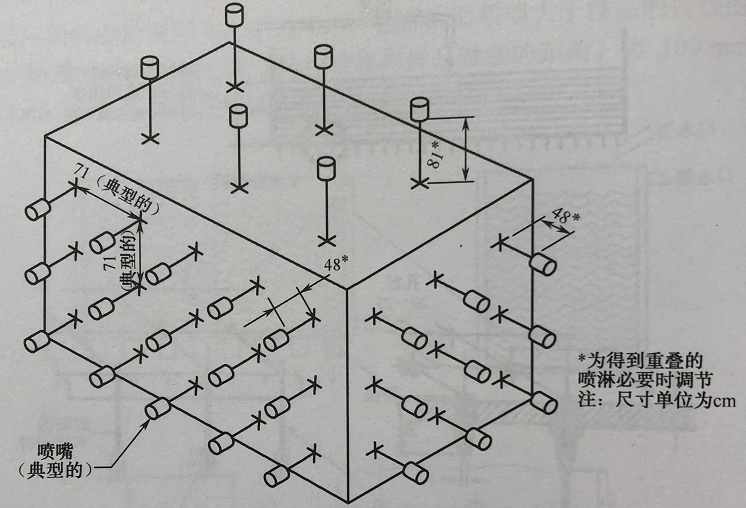

3．喷淋装置

喷淋装置所有喷嘴应爆发水压约为276kPa的方格喷淋网阵或其他形式的交织水网阵，以抵达最大的外貌笼罩。在每0.56m2接受淋雨的外貌规模内，距样品外貌48mm处至少应有一个喷嘴。须要时可调解此距离以实现喷淋网的交叠。

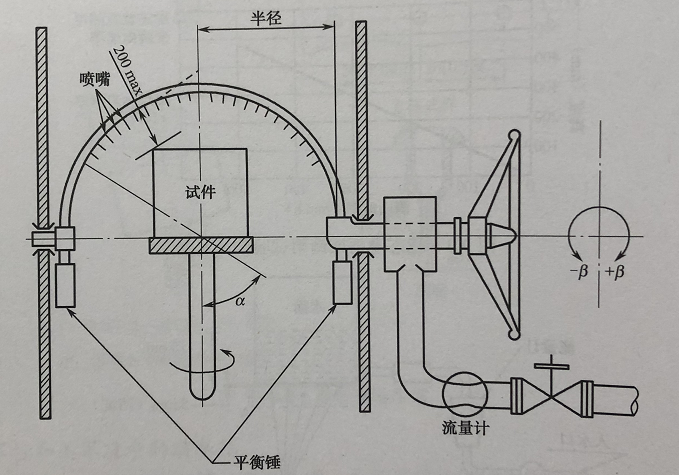

4．摆管

在国标、IEC标准和外壳防护标准中用摆管来模拟洒水系统喷出的水、车轮溅出的水。摆管最大允许半径为1600mm。摆动角度为2×60°共120°。

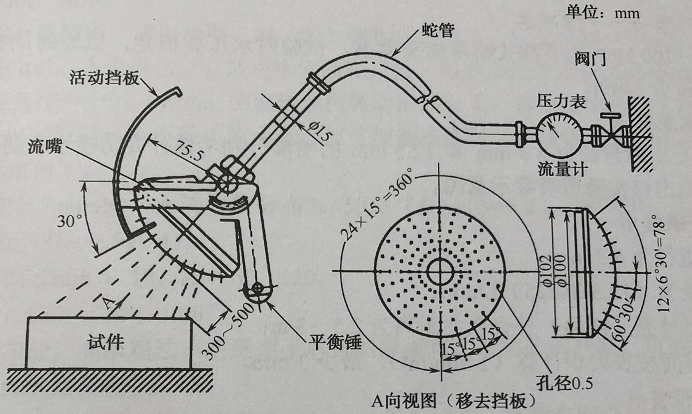

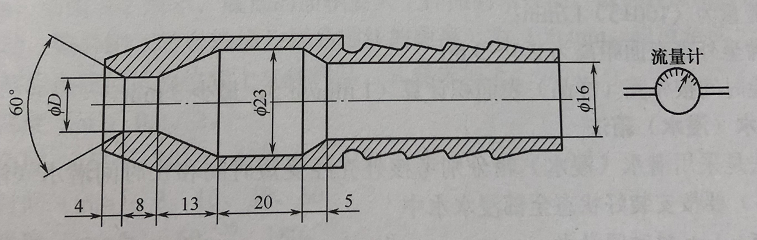

5．喷淋和冲水装置

喷淋装置和冲水龙头主要用于模拟产品在运输、存储、使用历程中可能会经受到的冲水情形，这种情形泉源于大暴雨、风吹大雨、洒水装置、车轮溅水、冲水或强烈海浪等。

三、四种模拟现场的防水试验要领

1．滴水箱法

该要领是接纳滴水箱来审核笔直偏向和与笔直偏向15°规模内的滴水对外壳防水的能力。

（1）审核笔直偏向滴水时：外壳（样品）整个面上爆发匀称流水，安排样品的转台以1rpm的速率转动，偏心距为100mm，滴水箱的底部要大于样品的俯视图，水流量为1mm/min，试验时间为10min。

（2）审核外壳（样品）与笔直偏向倾斜15°滴水时：在样品的4个倾斜位置上各袒露2.5min，共10min，水流量为3mm/min。

2．摆管或喷淋喷头法

该要领接纳摆管来审核产品外壳防水的能力。摆管最大允许半径为1600mm。

（1）摆管——防淋水

把外壳（样品）放在摆管半圆中心，摆管沿垂线双方各摆60°，每次摆2×60°共120°，时间为4s，总试验时间5min，然后样品沿水平偏向转动90°，再试验5min。摆管最大允许半径1600mm。如还不可包管所有淋到，则优先使用手持式喷淋喷头。

（2）喷淋喷头——防溅水

用50kPa~100kPa的手持式喷淋喷头喷淋，试验时水压要恒定，试验时间按外貌积盘算1min/m2，最少5min。

3．淋水龙头法

该要领是接纳直径为6.3mm和12.5mm的喷嘴划分审核外壳防喷水和防强烈喷水的能力。

（1）防一样平常喷水

- 喷嘴直径为6.3mm；

- 水流量为（12.5±0.625）L/min；

- 喷嘴至外壳（样品）外壳外貌距离为2.5m~3m；

- 试验时间按外貌积盘算（1min/m2），最少3min。

（2）防强烈喷水

- 喷嘴直径为12.5mm；

- 水流量为（100±5）L/min；

- 喷嘴至外壳外貌距离为2.5m~3m；

- 试验时间按外壳（样品）外貌积盘算（1min/m2），最少3min。

4．潜水（浸水）箱法

该要领是接纳潜水（浸水）箱划分审核外壳经受短时间和长时间潜水（浸水）能力，外壳（样品）要按装置好状态所有浸水中。

（1）0.15m~1m短时间潜水

- 高度小于850mm的外壳（样品）的最低点，应低于水面1000mm；

- 高度即是或大于850mm样品的最高点，应低于水面150mm；

- 试验时间为30min；

- 水温与外壳（样品）温差不大于5K。

（2）一连潜水

按现实使用中产品的一连潜水要求而要求。

四、外壳防护品级（IP代码）

关于外壳防水，有下列用于审核产品的8种IP防水品级：

- IPX1 笔直滴水，接纳滴水箱笔直偏向滴水。

- IPX2 倾斜滴水，接纳滴水箱倾斜15°滴水。

- IPX3 淋水，接纳（a）摆管式淋雨；（b）喷淋式淋雨。

- IPX4 溅水，接纳喷淋式-溅水。

- IPX4K 溅水，接纳（a）摆管式淋雨；（b）喷淋式淋雨。

- IPX5 喷水，接纳淋水龙头（喷嘴直径为6.3mm）。

- IPX6 强烈喷水，接纳强烈喷水（喷嘴直径为12.5mm）。

- IPX7 短时间浸水，接纳30min短时间潜（浸）水。

- IPX8 一连浸水，接纳一连潜（浸）水，潜（浸）水时间按产品要求。

五、防水试验设计手艺和试验手艺

1．试验用水

试验所用的水应是优质清洁的自来水，但也可使用海水（凭证需要）。试验时水的杂质可导致水流量镌汰或不稳固，对低水压供水的试验装备尤为主要。滴水试验要领对水孔壅闭问题特殊敏感，为了阻止喷嘴被梗塞，应对试验用水接纳过滤和软化预防步伐。若是水的消耗量低于100L/h的试验，应使用过滤水或蒸馏水，PH值应为6.5~7.2，电阻率不低于500Ω·m，水温应为（25±10）℃。为了便于显示走漏，允许在水中加入可溶性的燃料，如荧光素，以资助定位和剖析任何水渗漏。

某些样品在举行水试验时，可能要求在喷水时代或喷水以后对试验样品举行电气性能丈量。电气丈量规模可能包括直接袒露于水的外貌，以及那些通过孔或泄露进水而湿润的内外貌。在这种情形下，可能需要包管试验用水是不导电的，如蒸馏水或去离子水。

需要思量的特征是水对样品的侵蚀，水试验要领不希望爆发侵蚀征象，但在某种情形下，可能由于疏忽而爆发侵蚀。为阻止侵蚀，使用蒸馏水或去离子水是较量理想的。然而，还应注重 纯水会受空气中或试验样品外貌污染物质的沾污。

当化学或电化学作用爆发影响时，侵蚀天生物可能泛起在水试验之后某些时间内，对此应有所思量和加以注重。

2．温度

为抵达一个好的试验效果，应使样品内爆发负压，为此要确保样品的温度比水的温度至少高10℃，加热的时间为样品抵达温度稳固所需的最少时间，须要时可升高（加热）样品温度，也可降低水温。

3．试验的程序和要求

试验前首先对样品举行外观检查和机械、电性能检测。特殊应注重对样品的外貌情形、防护盖、密封性能的检查。样品按使用姿态放入淋雨箱中。若需要在使用状态下举行试验，则应将电缆、管道等接上。不必的插座、接口、管道都应封严。试验时，样品在现实使用中可能经受到的淋雨面，均应经受划定的降雨强度、降雨角度和一连时间的试验。若是在现实使用中，产品在雨中仍需事情，则应在事情状态下举行试验，并可凭证要求举行中心丈量。试验竣事后，对样品举行外观检查和机械、电性能检测。若是在外观、结构检查时，发明有显著的水渗入样品的征象，为了清静，可以将水抽出后再举行电性能检测。
