通常在电机、水泵的温升测试中，都需要审核其线圈的温升值。凭证IEC/EN 60335-1标准要求，产品线圈的温升是通过电阻法来确定的，线圈温升的电阻法盘算公式为：
Δt=R2-R1/R1*(k+t1)-(t2-t1)
公式中
Δt 为线圈温升值，单位是K
t1 为测试最先时的室温，单位是°C
t2 为测试竣事时的室温，单位是°C
k 为线圈质料系数，关于铜线圈为234.5
R1 为t1下测得的线圈阻值，单位是Ω
R2 为t2下测得的线圈阻值，单位是Ω
凭证上述公式，我们需要获得，测试最先时的室温下线圈测得的电阻值（R1），以及在测试竣事时的室温下线圈测得的电阻值（R2），就可以使用公式盘算出Δt。
然后，比照标准中的响应质料温升限值TL，就能判断线圈的温升是否切合要求。一样平常关于申请室温下使用的产品，我们的测试情形温度都是25°C，这样可以直接将 t1= t2=25°C代入公式举行运算。
关于这些有使用情形温度要求的产品，我们将使用一些装备如烘箱，制造出对应的使用情形温度，把产品安顿在该使用情形如125°C中，并获得测试最先与竣事时的线圈阻值，通过公式，我们将t1= t2=125°C代入举行运算，也会得出Δt。

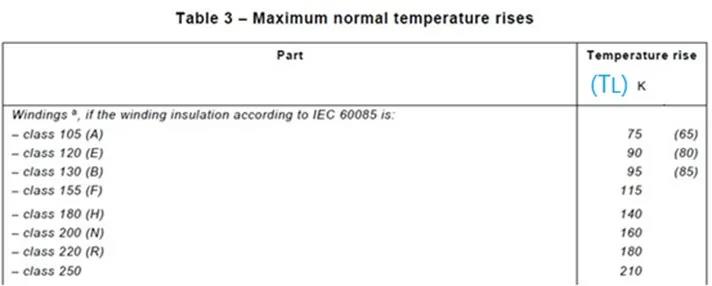

但需要特殊注重的是，这个Δt是基于目今使用情形125°C得出的，不可直接比照标准IEC/EN 60335-1表3中的温升限值TL。

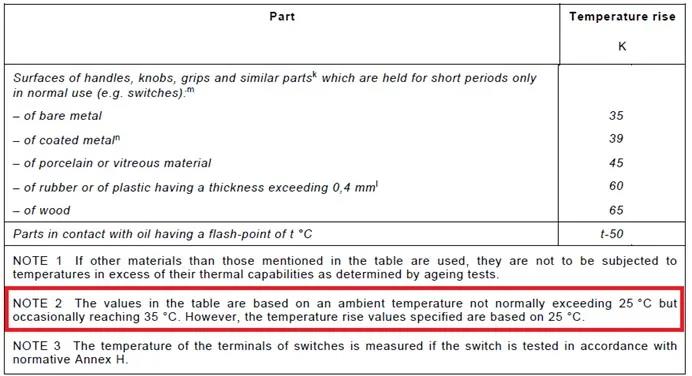

表3中的温升限值TL是按情形温度25°C为基础的（表3注2有诠释），以是需要把温升限值TL扣减去情形温度误差，即TL-(125-25)，这个效果才是我们要用作判断的温升限值。

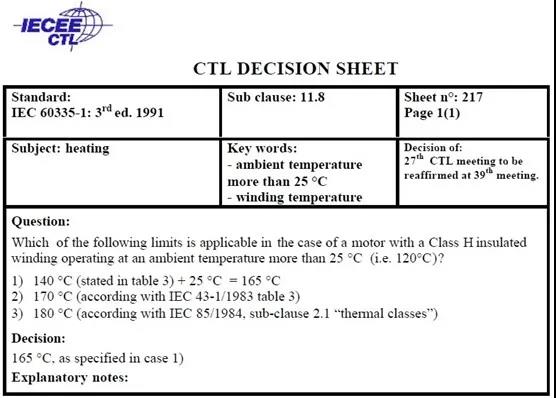

关于这个TL的解读，标准手艺委员会CTL也有讨论效果，诠释在差别情形温度下，线圈的耐温限值都是表3中的温升值加25°C，这是一个绝对值，批注线圈绝缘的耐受温度，不会因情形温度的转变而改变。
着实在运算中，我们也可以把125°C下测试竣事时获得的R2，与25°C下测试最先时获得的R1，代入公式即R2-R1/R1*(k+25)-(25-25) <测试前后的环温稳固> 举行运算，这样获得的Δt就是基于25°C的情形温度的，此时用于判断的温升限值TL就无需扣减去情形温度误差了。
广东太阳GG检测是获得CNAS和CMA资质认可的第三方检测机构，实验室具备温升测试资质和测试能力，可提供毗连器、插头插座、热敏电阻、压敏电阻、电源线、家用电器等产品温升测试效劳。
