随着市场的转变需求与手艺的更新，UL的标准也一直与时俱进，漆包线UL认证是依据标准UL1446第8版，2019年11月13日宣布，最近一次修订是在2020年11月19日。同时参考标准ASTM D2307 和NEMA MW 1000。

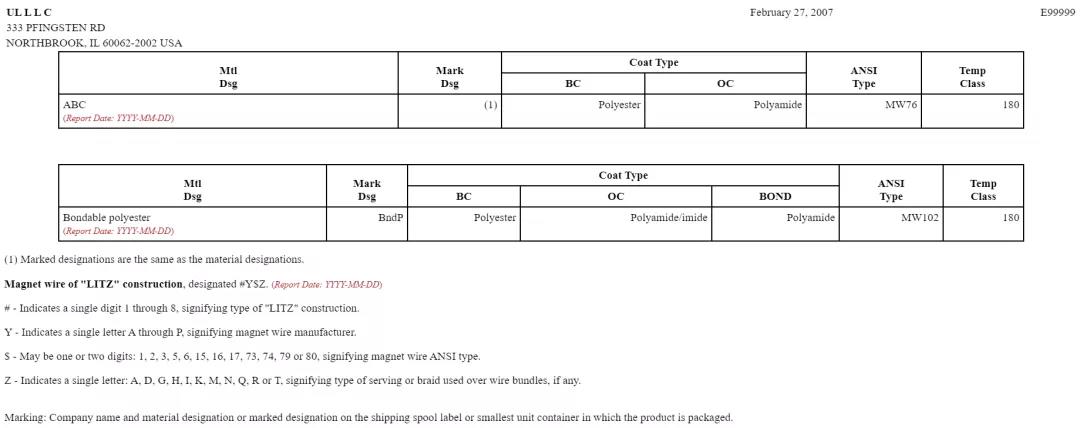

图1：UL认证内容样式

什么是漆包线？

漆包线的结构很简朴，由导体和绝缘层两部分组成。因其绝缘强度高、占用空间小、散热好等优点作为线圈绕组在电机和变压器普遍使用。

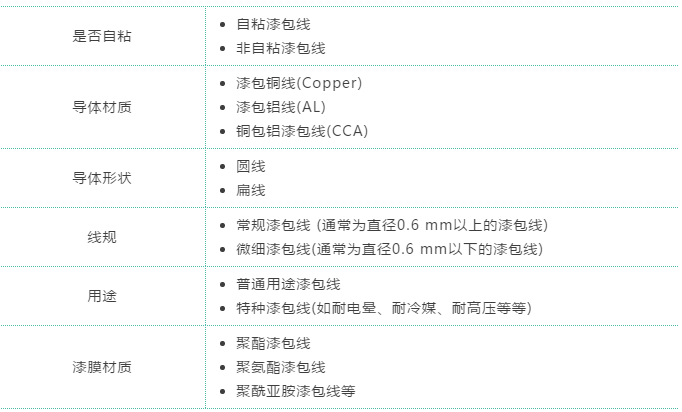

常见的漆包线可分为以下几种种别：

美标ANSI中凭证漆包线的漆膜因素、温度品级和导体类型举行分类，就是我们常见的ANSI Type，详见NEMA MW1000 Page vii。每一个ANSI Type的漆包线对应的漆膜因素、温度品级和导体类型都是牢靠的。通常来说，圆铜线基本上都有对应的ANSI Type，扁线和铝线纷歧定有。

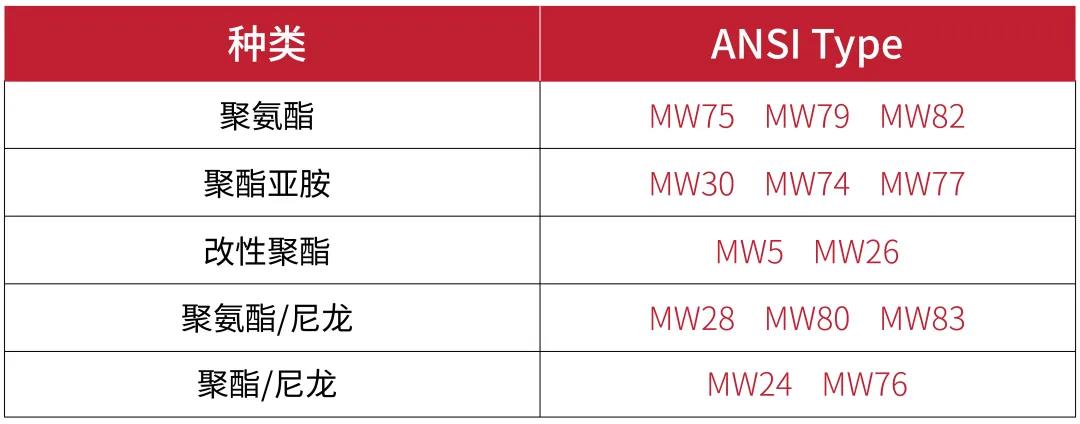

图2：常见漆包线ANSI Type举例

UL漆包线认证手艺要点

通常来说，UL认证漆包线需要做四个测试：

- 热老化测试（Full Thermal Aging Test or One Temperature Thermal Aging Test）

- 绝缘强度测试（Dielectric Strength Test）

- 拉伸和热攻击测试（Elongation and Heat Shock Test）

- 红外光谱剖析测试（Infrared Analysis - IR）

漆包线UL认证有两种情形：一种是三个温度点老化测试，指待认证的漆包线的漆未取得UL认证的情形；另一种是一个温度点老化测试，指待认证的漆包线使用的漆或漆膜组合已取得UL认证。针对铜包铝漆包线，纵然铜包铝漆包线使用的漆已有UL认证，同样需要做三点老化。

自粘性漆包线若是其漆膜组合即包括自粘层在内的所有漆膜作为一个整体已取得UL认证，则只需做一个温度点老化，不然需要做三个温度点老化。

测试时圆线可以代表扁线，漆包铜线可以代表漆包铝线，反之则不可。

1. 热老化测试

恒久热老化测试，通常选择三个温度点或三个以上温度点举行加速老化，俗称为“三点老化”。

老化测试的样品是漆包线绞线对，绞线对的制作需要切合ASTM D2307或NEMA 1000标准要求，包括制作绞线对时需要施加的重量、扭绞的圈数、绞线区域的有用长度、及绞线对两个端部的长度等。在制作绞线对时，线径差别，需要的力和扭绞圈数也会差别。绞线区域的有用长度与线径无关，有用长度均为121±6 mm， 两个端部至少50mm长。每个温度点至少10个绞线对，并装置在绞线对架子上举行高温老化测试。

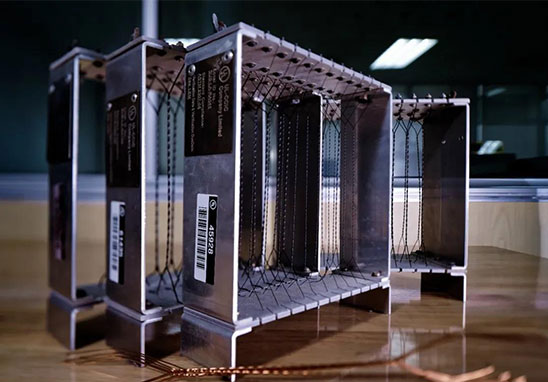

图3 绞线对及绞线对架

高温老化的测试流程：

先将样品放入烤箱举行筛查，以确保所有测试样品都是切合要求的。完毕后对样品举行老化，每一个老化周期竣事后，举行耐压测试，测试竣事后继续举行下一个周期的老化，直到每个温度点的10个绞线对都耐压击穿，老化测试竣事，举行数据剖析。

怎样选取三点老化的三个测试温度点？

测试温度点的选择是基于客户申请的温度品级，通常低温点会选择在申请温度品级+20°C上举行测试，中温点为低温点+20°C，高温点为中温点+20°C。好比，客户申请的温度品级是180°C，那么通常来说设定的三个老化测试温度点划分为 200°C，220°C和240°C。

每个温度点的初始老化周期则是依据标准ASTM D2307 表3来设定。现实上，在老化测试举行历程中凭证现实的测试举行情形有可能需要增添温度点，也有可能需要调解老化周期。

漆包线三点老化测试的数据要求：

漆包线老化测试数据剖析的理论基础是“阿伦尼乌斯方程”。

测试竣事后，低温点的老化对数平均时间（log average hour）不得低于5000小时，高温点的老化对数平均时间（log average hour）不得低于100小时。另外，三个温度点拟合的斜线的相关系数（ correlation coefficient）不得小于0.95。不然，都将被视为测试不符。在知足以上要求的情形下，我们会对老化测试数据举行剖析，从而推算出该漆包线能够取得的温度品级。

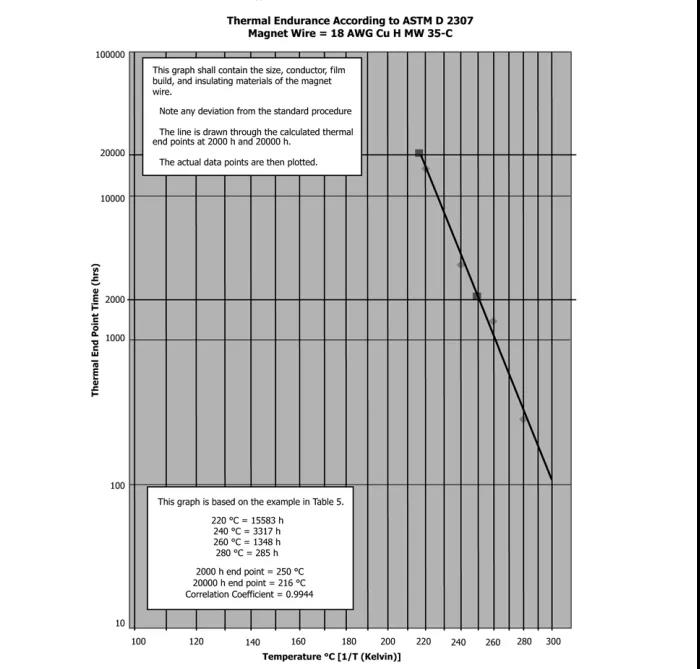

图4：温度品级推算斜线

怎样选取一点老化的温度点？

依据标准UL 1446 SB4.4条款，通常选择已取得UL认证的漆包线漆的测试数据中老化时间靠近1000小时的温度点来做测试，一样平常情形下会取中温点，但若是漆包线漆的测试数据中没有老化时间靠近1000小时的温度点，则会凭证漆包线漆原来测试数据的线性关系来选择老化时间靠近1000小时的温度点，这时这个温度点并差别于漆包线漆原来的测试温度点。该老化温度点竣事后，将其带入漆包线漆原来评定的斜线上拟合，相关系数不得小于0.95，不然，将被视为测试不符。

2. 绝缘强度测试

绝缘强度测试的样品也是绞线对，数目5对。测试时以500V/S 的升压速率施加电压直到击穿，纪录击穿时电压。NEMA MW1000标准中关于绝缘强度的要求会凭证线径差别、漆膜厚度差别、漆包线类型差别而差别。

3. 拉伸和热攻击测试

拉伸和热攻击测试的样品是3根254mm的漆包线。

先将漆包线以3.7- 4.6 m/sec的速率急拉至要求的伸长率，然后将急拉后的样品绕到芯棒上，再将绕好后样品放到指定温度的烤箱中30min，样品在烤箱中需要悬空安排。出烤箱后，检查烘烤后的样品是否有漆膜开裂或脱落。在这个测试中，通常芯棒的直径是漆包线直径的3倍。

烤箱的指定温度是凭证NEMA MW1000标准中针对该ANSI Type 的漆包线所划定的温度设定，通常是漆包线温度品级+20°C。

4. 红外光谱剖析测试

红外光谱剖析测试依据标准UL746A，只是确认漆膜的化学因素，建设红外图谱并留存。漆包线认证后，每年会有跟踪磨练效劳时会抽样做测试，抽取的样品上漆膜所做出的红外图谱需要与认证时样品上建设的红外图谱举行比对，两个红外图谱必需能比对上。

除了红外光谱剖析，每年的后续跟踪磨练效劳中，对现场抽取的漆包线还需要做两个测试：绝缘强度测试和拉伸和热攻击测试，热老化测试则不需要。理论上，认证需要的样品是要固化完全的漆包线，若是是固化不完全的漆包线，则会有两个危害，一个是认证时可能会对老化测试的性能体现有影响，另外就是后续跟踪磨练抽样时可能会有图谱差别。

广东太阳GG检测是获得UL授权的第三方检测机构，实验室具备UL758、UL62、UL1581、UL2556标准CNAS测试资质和测试能力，可提供UL电线测试、UL认证及手艺咨询效劳。
