第一节、熟悉UL认证 和 CUL认证
一．UL认证的一些标识:
1.  UL列名标记是最常用的 UL 标记
。

 若是产品贴有这一标记，即批注 UL 认定该产品的代表性样品切合 UL 的清静要求
。

2.  UL 认可零部件标记

以上都是UL实验室列名，（从左至右）一种仅用于美国，一种仅用于加拿大，一种在美国和加拿大通用
。

二．毗连器UL认证 and C-UL认证标准
。
1. UL :  UL1977
2. C-UL: CSA C22.2 No.182.3-M1987

三．适用于UL1977的毗连器产品
。(Scope)
1. 工厂装置，和用于毗连铜或铜合金的导线，或PCB板毗连的
。
2. 应用于电器装备内里，或者之间的数据，信号，控制和电源部分
。

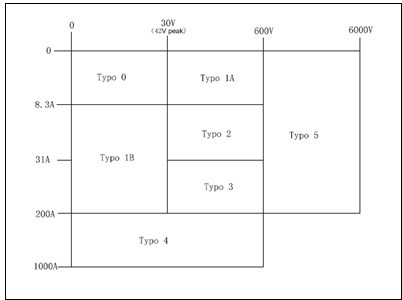

四．Connector type designations 产品的分类

  它是由产品的额定电压和额定电流来决议：见表1

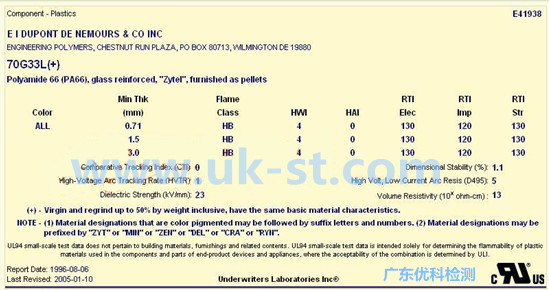

第二节、UL黄卡中的术语
一．UL黄卡中的用语：
1. Color
 颜色NC 为自然色，本色（无着色的颜色）ALL为所有颜色
。

2. Min. Thick.
 试片最小厚度 , 单位为mm
。

3.Flame Class
难燃性凭证UL94标准判断质料的难燃性水平
。凭证HB、V-2、V-1、V-0  的顺序，难燃性依次增大
。

4. HAI
  高电流弧的生气性使高电流电弧在试片旁边飞过
。凭证到燃烧为止所需要的飞过次数，将质料难燃性分级
。级别数字越小，质料越难以燃烧.(高频率电弧下，几多次的电弧会把塑胶件点燃
。)

5. HWI
  热金属丝的生气性是Hot wire ignition的缩略语
。将镍丝纠葛在试片上，使划定电流从中通过
。凭证到最先燃烧的时间，将质料难燃性分级
。到最先燃烧的时间1~2分钟者为1级
。到最先燃烧的时间7~15秒钟者为4级
。级别的数字越大，质料越容易燃烧
。（模拟塑胶件带电燃烧品级
。它的值必需小于4  3  2 以下）

6. CTI
  相比耐泄电起痕指数是Comparative tracking index的缩略语，是体现耐泄电性的指标
。在对绝缘物外貌施加电压的状态下，使电解液滴落于电极间的成型品外貌，评价到何电压为止不爆发泄电破损
。凭证耐压值从0到5举行分级
。数字越小，耐泄电性越高
。（在被污染的情形下，几多伏的电压会被导通，模拟塑件在被污染的情形下，能遭受几多伏的电压
。）

7．RTI

 相对包管温度也叫"相对温度指数"是UL包管质料使用的最高温度
。单位为 ℃
。RTI Elec体现关于电气特征的TI包管温度) ；RTI imp体现有攻击负荷时的TI ；  RTI str体现静态下的TI
。

二．绝缘质料（Insulating Materials）
  绝缘质料它最低评级要切合typo 7.1 表一 的要求，其中typo 0 产品对阻燃品级是没有要求的，其它的都必需要抵达HB级以上，它的温度要求RTI值不可低于50
。
  破例：当产品举行UL认证时当测生产品最薄的地方小于绝缘质料UL黄卡上Min. Thick.（试片最小厚度）时，需要做一个12mm火焰高度的燃烧测试，跟据UL 746C 标准来判断阻燃要求
。

三．载流部件：（Current-Carrying Parts）
  载流部件中某些要求及界说词：
①  载流部件主要为电镀/未电镀的铜或铜合金
。
②  注重铁和钢不可用，不管是电镀的照旧未电镀的，都不可用
。
③  载流部件它都需要牢靠起来
。
Terminal  接触端子的尾端（既压接线部位）
 Contact接触端子的配对点

四．非载流部件：（Grounding & Dead-Metal Parts）
  非载流部件中某些要求及界说词：
 ①  非载流部件中的铁制非带电金属都需要电镀，镀层可起到避免侵蚀
。
 ②  接地端子必需要是铜或者是铜合金
。
 ③  接地端子First in last-out.(既接地端子必需要比带电端子要长一些，必需先接触)

五．绝缘距离：(Spacing)
  当额定电压≤250v时绝缘间距最小距离为1.2mm
 当额定电压>250v时绝缘间距最小距离为3.2mm
 Type0产品对绝缘距离没有要求
。（只限于UL1977标准）
破例：当产品最小间距小于以上所划准时，就需要做耐电压测试，若是耐电压测试通过时
。产品可以切合要求
。

第三节、UL1977毗连器认证必需要经由哪些测试
一．毗连器的测试先容：
  1. 加速老化测试：(Accelerated Aging Test)

  它主要是对毗连器中含有rubber（橡胶） 和PVC 质料的产品来做测试
。它的测试条件是将产品放入空气流通的烘箱内，rubber 的烘箱内温度为100±2°C 烘烤70个小时；  PVC 的烘箱温度为100±1°C烘烤96小时
。取出后外观上没有变形，且硬度转变不可凌驾10个点，若是产品有多种颜色的塑料那么每一种颜色都要做
。

  2. 注塑应力释放测试：(Mold Stress Relief Test)

  测试条件：
  ①是要将毗连器所有装置好成为制品，不相互配合，
  ②放在温度最低不低于70°C并且是比客户指定的最高事情温度，（但不高于塑料的RTI值）或是温升测试的最高温度
。这两种温度还要高10°C的情形下
。
  测试效果：产品不可泛起任何的扭曲，缩短，或者是其它的变形
。

热固性子料不需要做此项测试
。

 3. 过载测试：(Overload Test)
  测试条件：
 ①测试所用的电流为产品额定电流的1.5倍
。
 ②测试电压为产品额定电压值的95%-105%这个规模值内（电流为交流的情形下给的电压值为产品额定电压的75%-80%之间）
 ③测试时接一个接地包管丝，包管丝的规格由产品的额定电流来定，当产品的额定电流<30A时选用15A的包管丝；当产品的额定电流>30A时接纳30A的包管丝
。测试的要领为带电插拔50次，每分钟插拔频率<10次
。
 测试的效果：
 ①毗连器机械结构不失败，接触件无蚀损，或灼烧不影响使用功效
。

 ②接地的包管丝不可被断开
。

 4. 温升测试：(Temperature Test)
测试的要求及效果：
 ①  布点：温升测试点应布在Terminal（接线端子处）当产品的接触端子有压接和板接时，压接端子可以带替板接端子来作
。
 ②  所有同电流的端子必需串联成一个回路，来通相同的电流
。
 ③  用最小的线径串联最多的端子数来做测试
。
 ④  测试的情形温度为25±5°C
。
 ⑤  当产品的多种端子有差别电流时那么每种端子的测试回路需要脱离，并具同时举行
。
 ⑥  测试出温度的最高温度不可凌驾塑胶质料的RTI值
。
 ⑦  测试的时间为4小时，温升数据最后15分钟时，每隔5分钟一次，三次一连读数应一致
。

 ⑧  Typo 0 和typo 1A的产品在不指定电流的情形下，可以不做温升测试
。

  5. 耐电压测试：(Dielectric Voltage- Withstand Test)
 测试的要求：
  ①  必需要在温升测试后连忙就测
。（就是要在热状下打耐高压）
  ②  测试时应选择带电体接触件之间相隔最近的部位来测
。
  ③  在带电体与外露不带电金属之间，与外壳之间都要测
。
  ④  测试电压一样平常为AC，若是用DC，那么就得用交流电的1.414倍
。
  ⑤  Typo 0产品不必做耐电压测试
。
  ⑥  Typo 1B类型产品接纳AC500V
。
  ⑦  Typo 1A  2  3  4  类型产品接纳1000伏在加上产品两倍的额定电压
  ⑧  Typo 5 类型产品需要切合响应的制品标准要求，但最低不可低于2200V
。
测试效果：

产品能够遭受相对应的电压1分钟，并且没有被电弧击穿
。

  6．耐电弧测试：(Resistance to Arcing Test)
 测试条件跟过载测相同，需多插拔，200次
。耐电弧测试主要是针关于绝缘质料，测试后产品塑胶不允许被点燃，不允许有永世性的碳痕
。

 耐电弧测试在过载测试，温升测试，和耐电压测试后做，并且都需要是统一个样品
。

 7. 拉力测试：(Conductor Secureness Test)
  ①只针关于压接端子做测试
。
  ②所遭受的拉力应切合线与力的比照表
。

  ③测试时能遭受相对拉力1分钟时间，不允许脱落
。

 8. 接地阻抗测试：(Grounding Impedance Test)
测试的条件：
  ①测试的电流为40A，无负载情形下测试电压≤6V 60HZ 一连2分钟时间
。
测试效果：
  阻抗不凌驾0.1Ω
哪些产品需要做接地阻抗测试：
  ①有接地端子的毗连器，产品上有明确的接地符号
。
  ②产品上有terminal  金属壳  牢靠金属件的
。

  ③接地大部分金属跟terminal 毗连的
。

 9. 燃烧测试：(Flammability Test)
燃烧测试的主要标准为UL94，主要分两种测试要领，
  ①水平燃烧测试 （测试效果通事后可达HB 级）
  ②笔直燃烧测试
。（燃烧品级可分为V-2  V-1  V-0  5VA  5VB）
12mm火焰燃烧测试条件：
  ①  在注塑应力释放测试的温度条件中存放7天
。
  ②  取出放在温度为23°C±2°C湿度为50±5的情形中安排4个小时
。
  ③  用12mm高度的为焰，两次燃烧30秒，每次燃烧距离时间为1分钟
。
  ④  燃烧测试的样品长度一样平常为35mm，厚度为0.5mm
。
  ⑤  燃烧测试接纳的气体为丁烷
。
  ⑥  火焰脱离后，燃烧不凌驾1分钟
。
测试通事后阻燃的品级抵达V-2品级或V-2品级以上
。

第四节、UL 与 CUL的区别
一．UL与C-UL的测试比照：
  ①  数目上的纷歧样，UL送样产品一样平常为6PCS；而C-UL只需要3PCS.
  ②  C-UL测试项目中没有注塑应力释放测试
。
  ③  过载测试中:UL测试用额定电流的95%-105%；而C-UL测试时要用额定电流的100%-105%
。
  ④  温升测试中:UL的温升温度不可凌驾塑料的RTI值
。而C-UL要求温升效果不可凌驾30oC
  ⑤  耐电压测试:UL  typo 0类型不需要做耐电压测试，而C-UL要求过耐电压测试500V
。
  ⑥  拉力测试，所能遭受的拉力差别
。

二. 产品标识标签：（UL Marking）
 注重事项：
  ①  产品上需要标识好产品的型号，名称
。
  ②  产品的额定电压额定电流值，是直流照旧友流
。
  ③  阻燃的品级
。
  ④  非支持带电挺秀的产品一定要打上忠言语
。
  ⑤  生产工厂的ID

  ⑥  加拿大产品（C-UL）忠言语要打上英文和法语忠言标识
。
